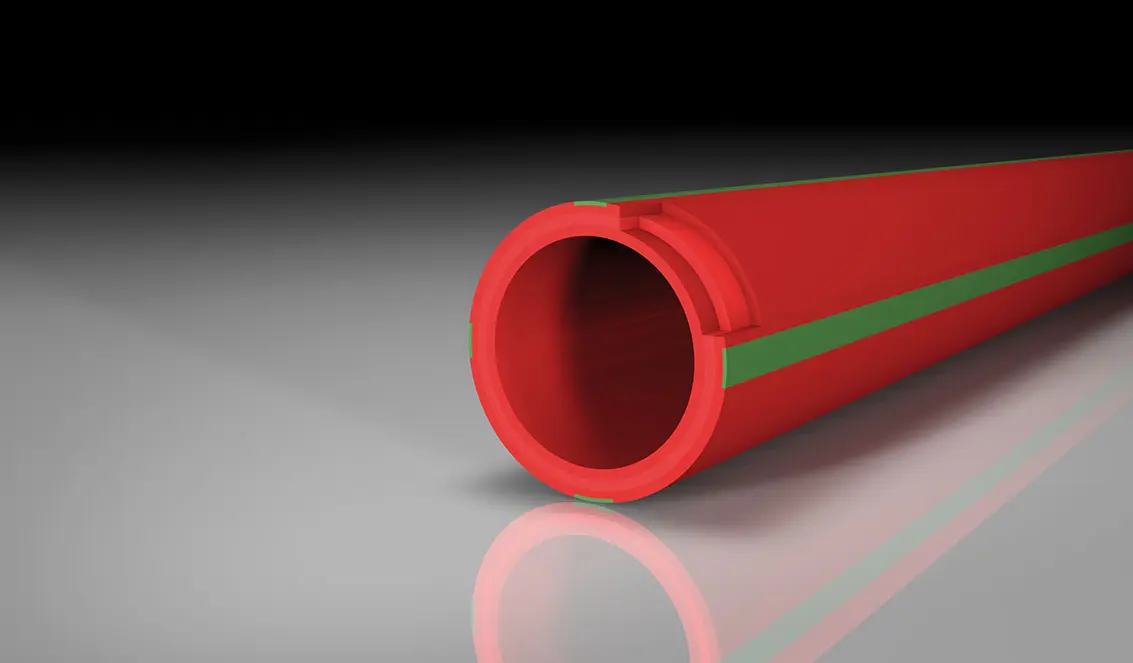

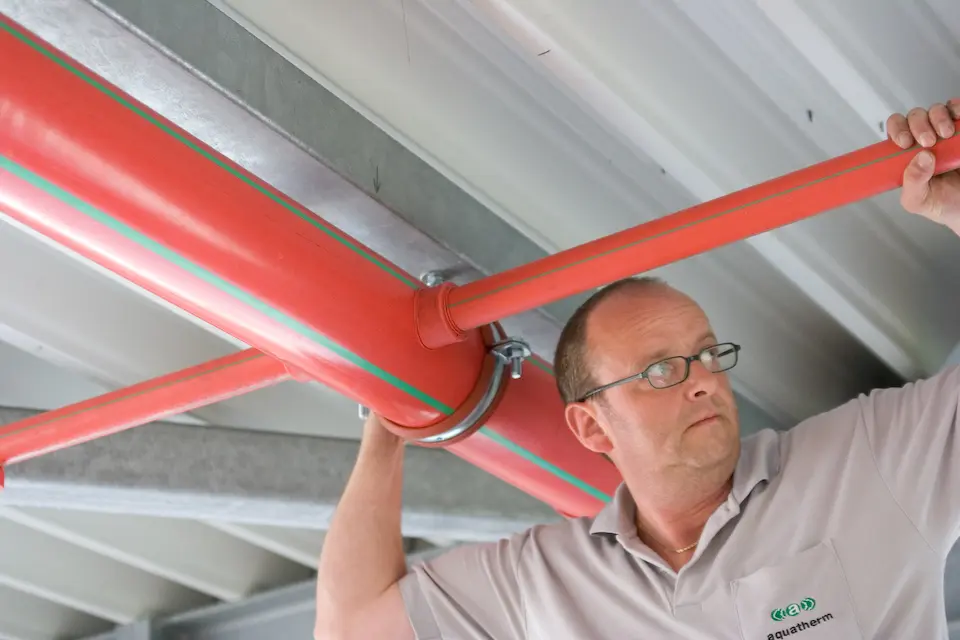

aquatherm Red Pipe Cover Photo
aquatherm Red Pipe
katalog
realizace

Koroze v hasícím systému přináší riziko, že systém selže v okamžiku, kdy je ho nejvíce potřeba. aquatherm red pipe systém byl navržen tak, aby tomuto zabránil a nabídl tak vysoký stupeň protipožární ochrany, včetně velmi malé náročnosti na údržbu a servis systému SHZ po celou dobu životnosti

Výhody

  • certifikace, kontrolovaná jakost
  • polyfúzní svařování
  • odolnost vůči korozi a chemikáliím
  • nezanáší se korozními produkty
  • nízká drsnost potrubí
  • vysoká houževnatost materiálu – vysoká odolnost proti nárazu těsný spoj mezi trubkou a tvarovkou díky metodě polyfúzního svařování
  • nesnadno zápalný materiál dle DIN 4102-1, třída hořlavosti B1
  • nízká hmotnost ve srovnání s kovovými rozvody
  • krátký čas zpracování
  • nejsou nutné žádné dodatečné těsnící prvky
  • třívrstvá skladba potrubí s vnitřní vrstvou sklovlákna
  • snížení nákladů na výstavbu při zabetonování
  • vysoká flexibilita montáže

Materiál fusiolen® PP-R FS, který se používá k výrobě trubek, byl navržen tak, aby vyhověl speciálním požadavkům ve specifické oblasti použití. Během vývoje byl kladen důraz mimo jiné také na požadavek snadné montáže a dlouhodobé využití s vysokými nároky na bezpečnost.

aquatherm red pipe je

- svařovaný metodou polyfúzního svařování

Není třeba používat žádné těsnění nebo lepidla.

- odolný proti korozi

Nezanáší se korozními produkty čímž garantuje dlouhodobou nenáročnost na údržbu, nehrozí ucpávání zařízení.

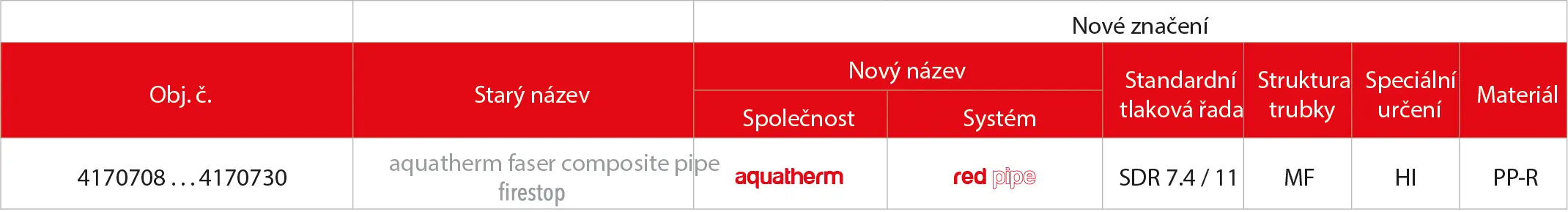

Certifikace

aquatherm Red Pipe Table

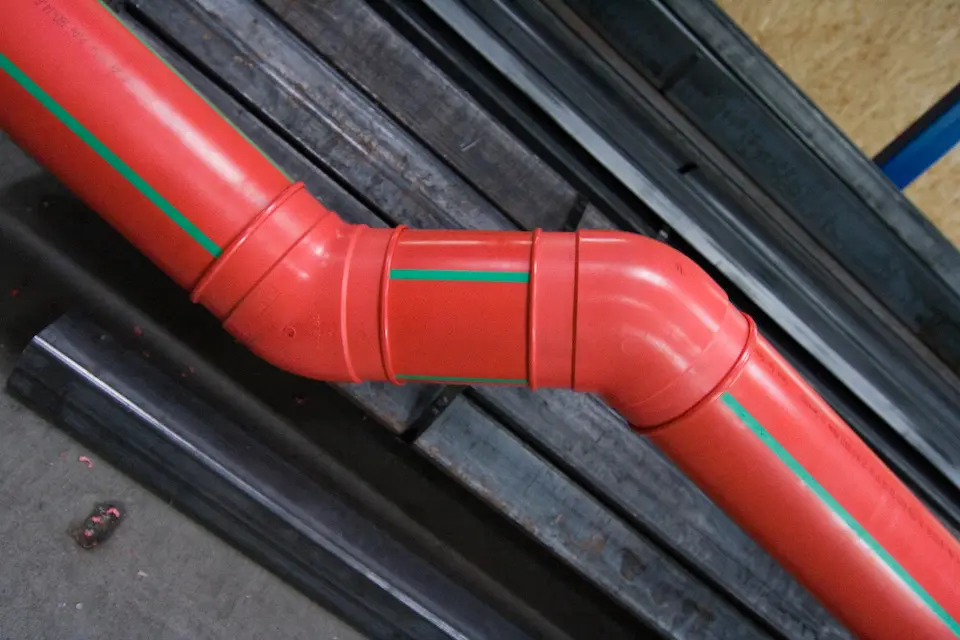

Spojování jednotlivých částí fůzním svařováním

aquatherm Red Pipe - product image

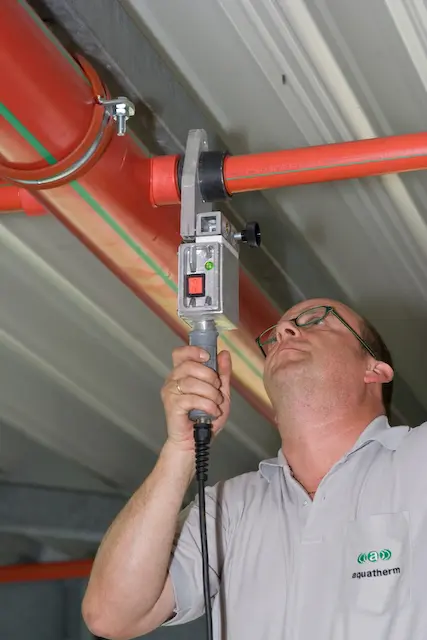

Zpracování fúzní technikou

Fúzní spojení potrubí a tvarovky spočívá ve spojení obou v jednolitý homogenní materiál.

Potrubí a tvarovka se krátce zahřejí pomocí speciálního svařovacího nářadí a jednoduše se spojí – hotovo!

Vícevrstvý materiál v místě spoje – to znamená vyšší bezpečnost na kritických místech systému.

Při fúzním svařování materiálu aquatherm dosáhnete trvalého a těsného spoje.

aquatherm Red Pipe - product image

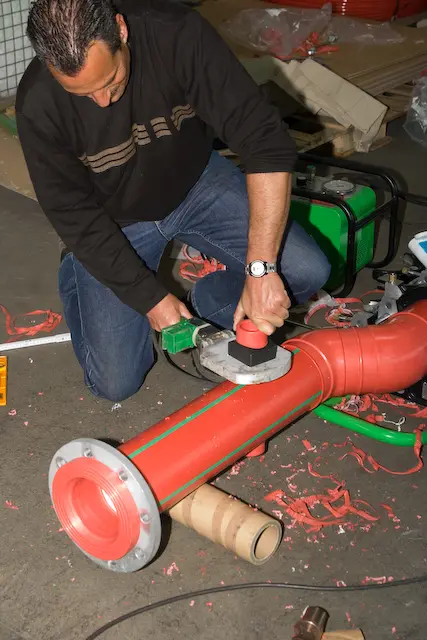

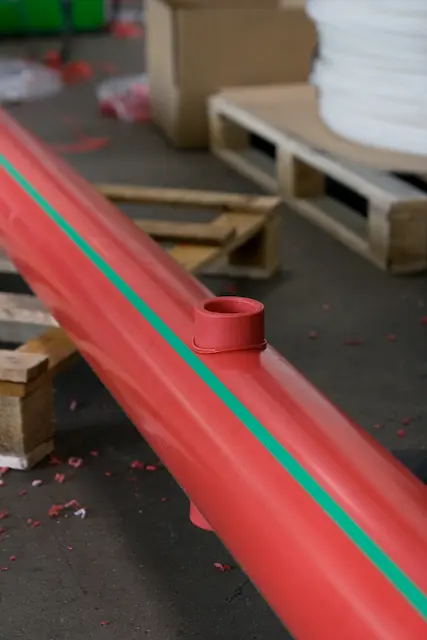

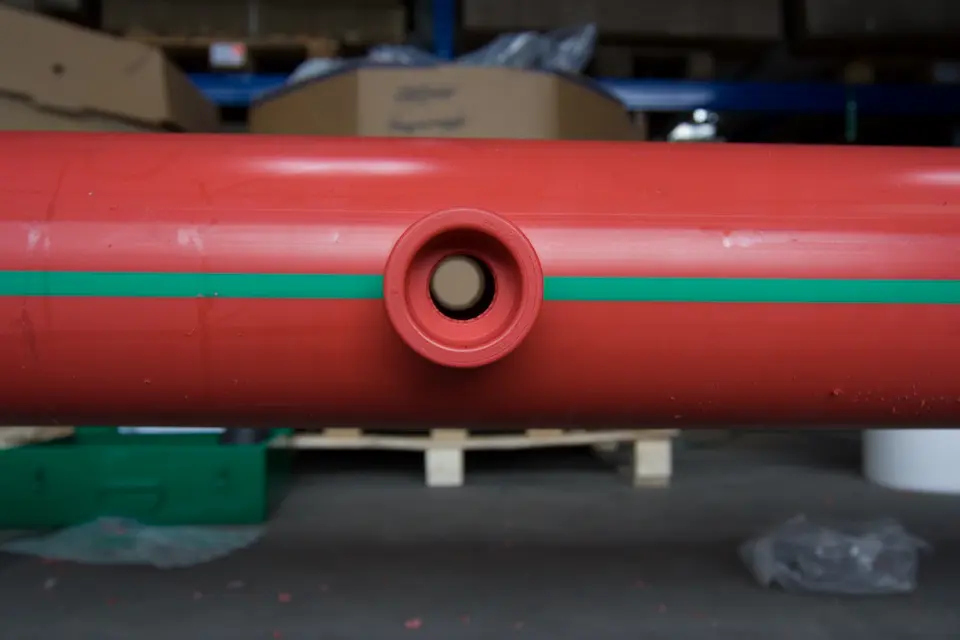

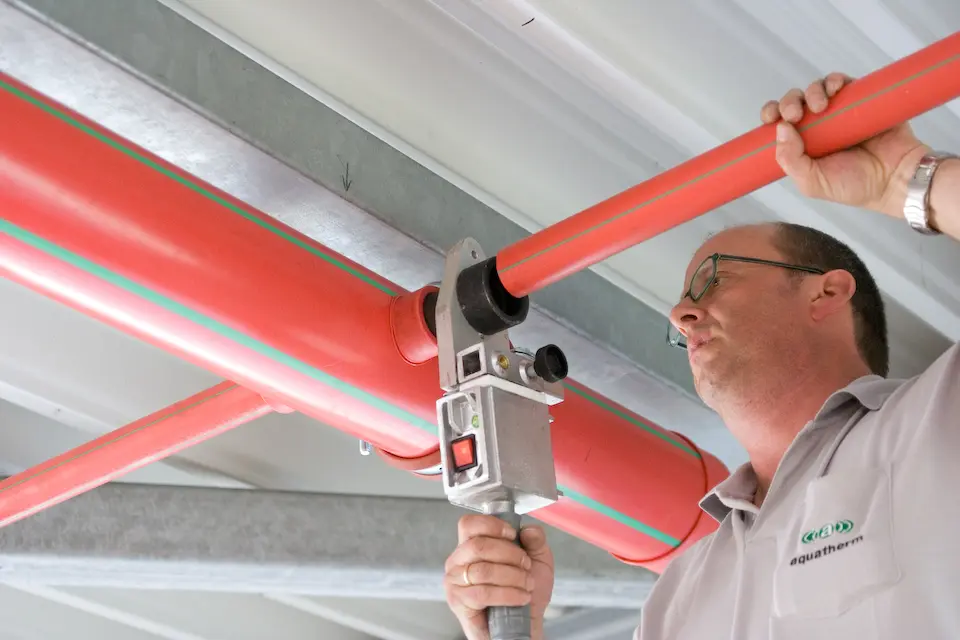

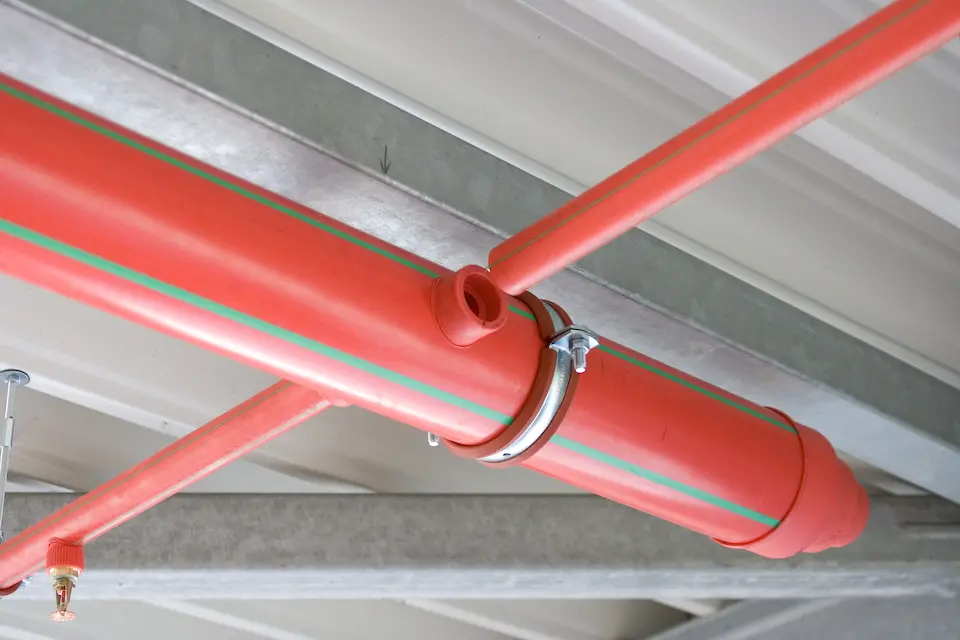

Sváření pomocí navaření sedla

aquatherm Red Pipe - product image

Sváření pomocí navaření sedla

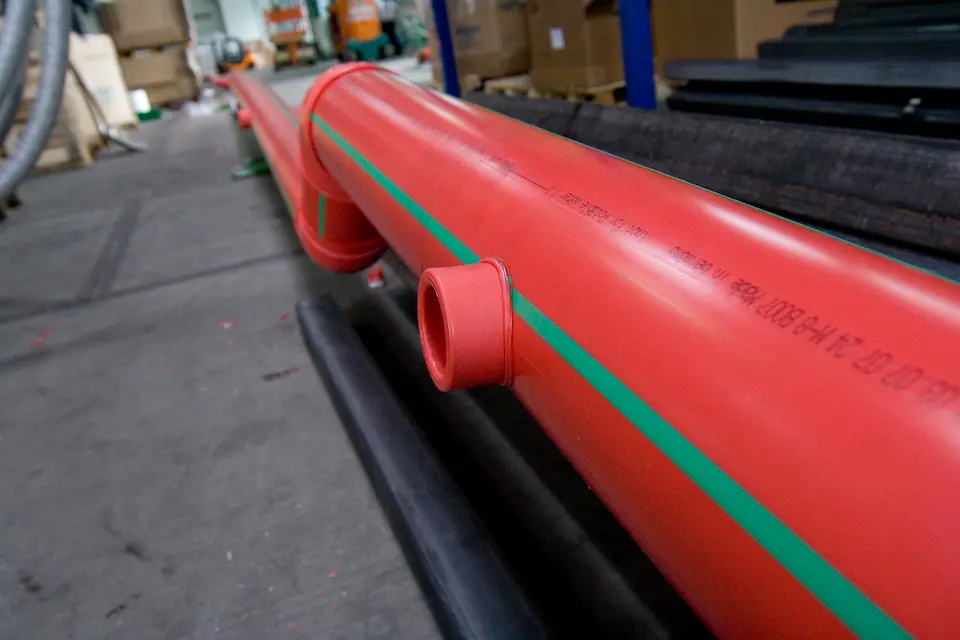

Odbočky lze snadno vyrobit navařením sedla a to i dodatečně – po instalaci.

Díky této technice jsou značné snížené požadavky na materiál a čas zpracování.

Zatímco při použití T-kusu je zapotřebí 3 svárů, při vysazení odbočky pomocí sedla je montáž omezena jen na montáž sedla a odbočky.

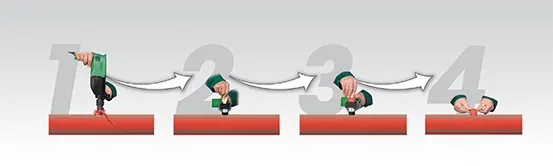

Potrubí se vyvrtá, nahřeje se sedlo, stěny a povrch a jednoduše se všechny části spojí – hotovo!

aquatherm Red Pipe - product image
aquatherm Red Pipe - product image

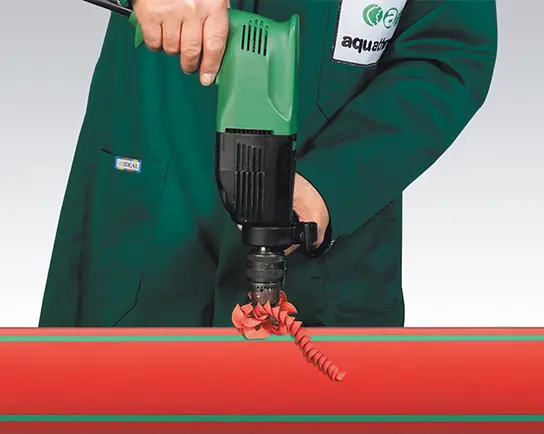

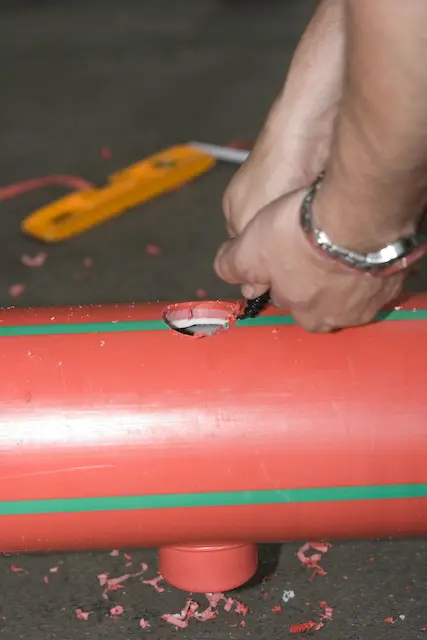

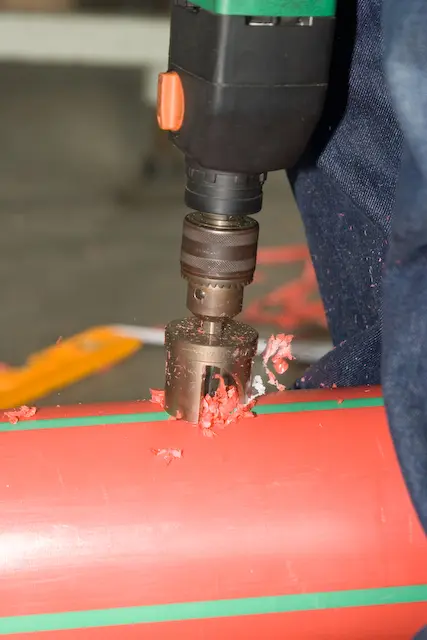

1 - Provrtání stěny trubky

aquatherm Red Pipe - product image

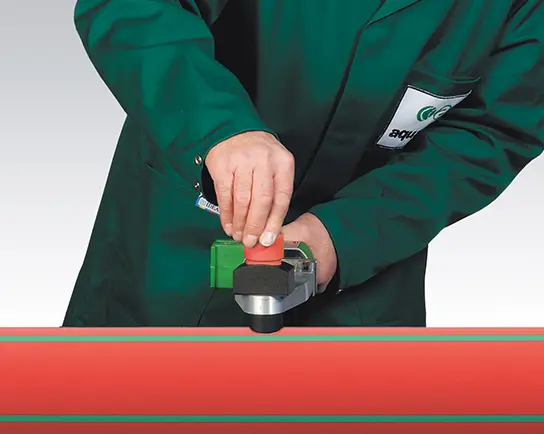

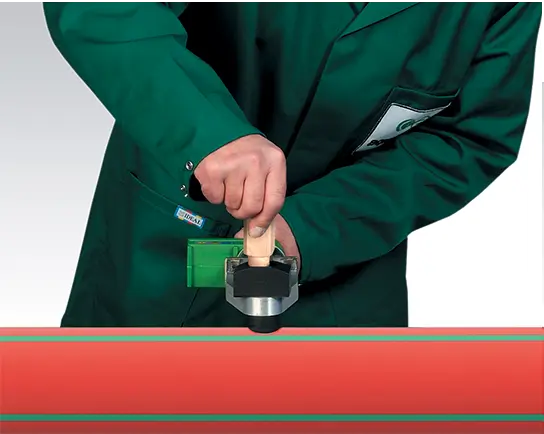

2 - Nahřátí trubky …

aquatherm Red Pipe - product image

3 - ….a tvarovky

aquatherm Red Pipe - product image

4 - Spojení

aquatherm Red Pipe - product image

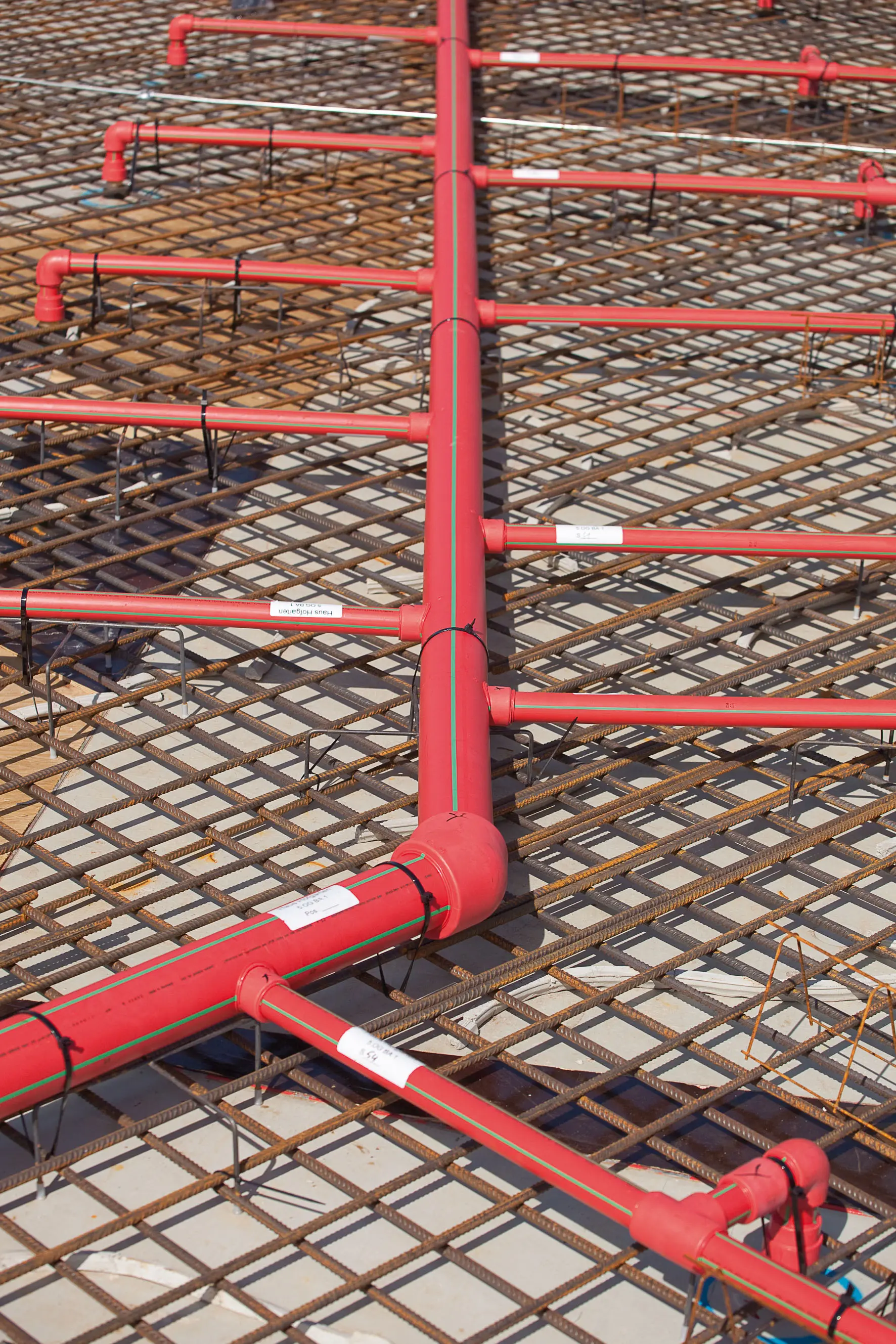

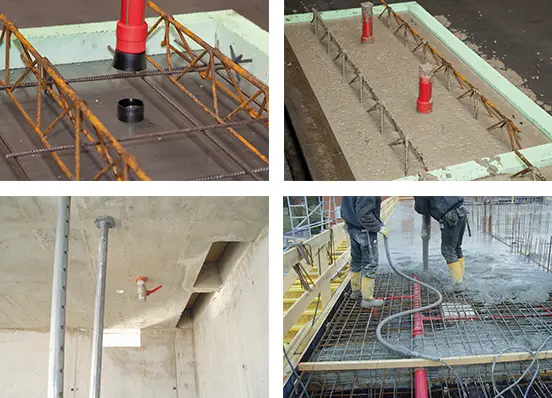

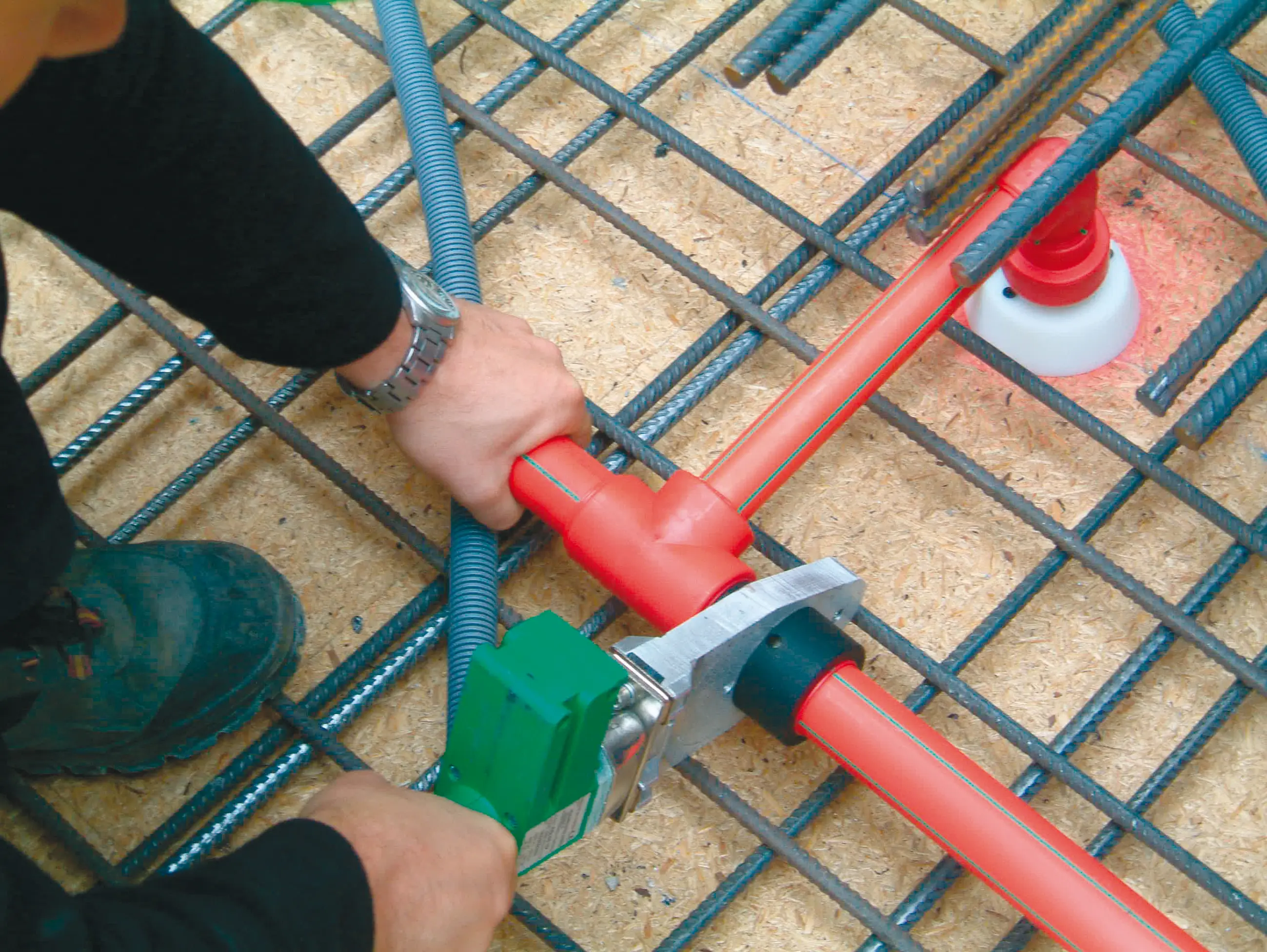

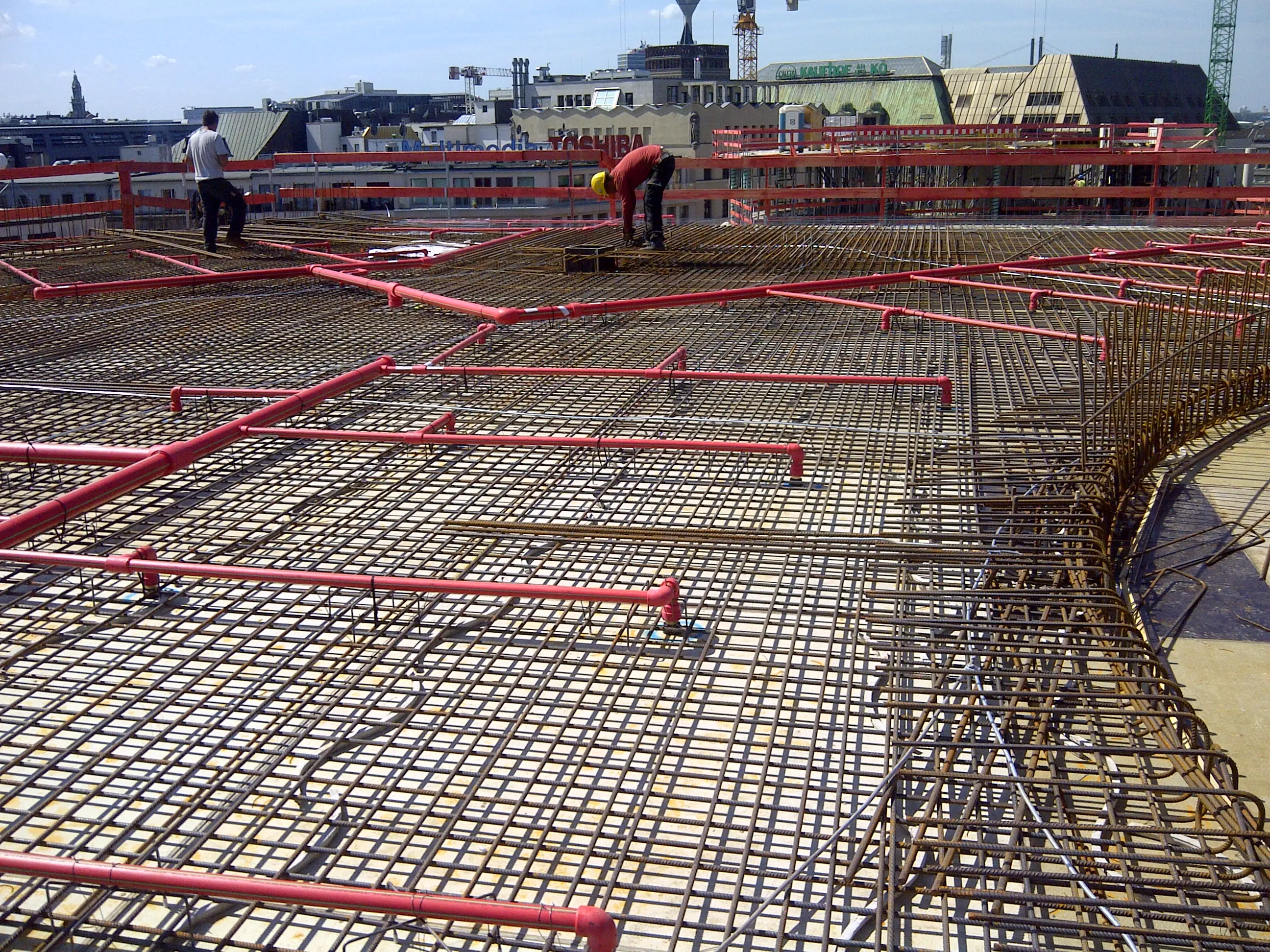

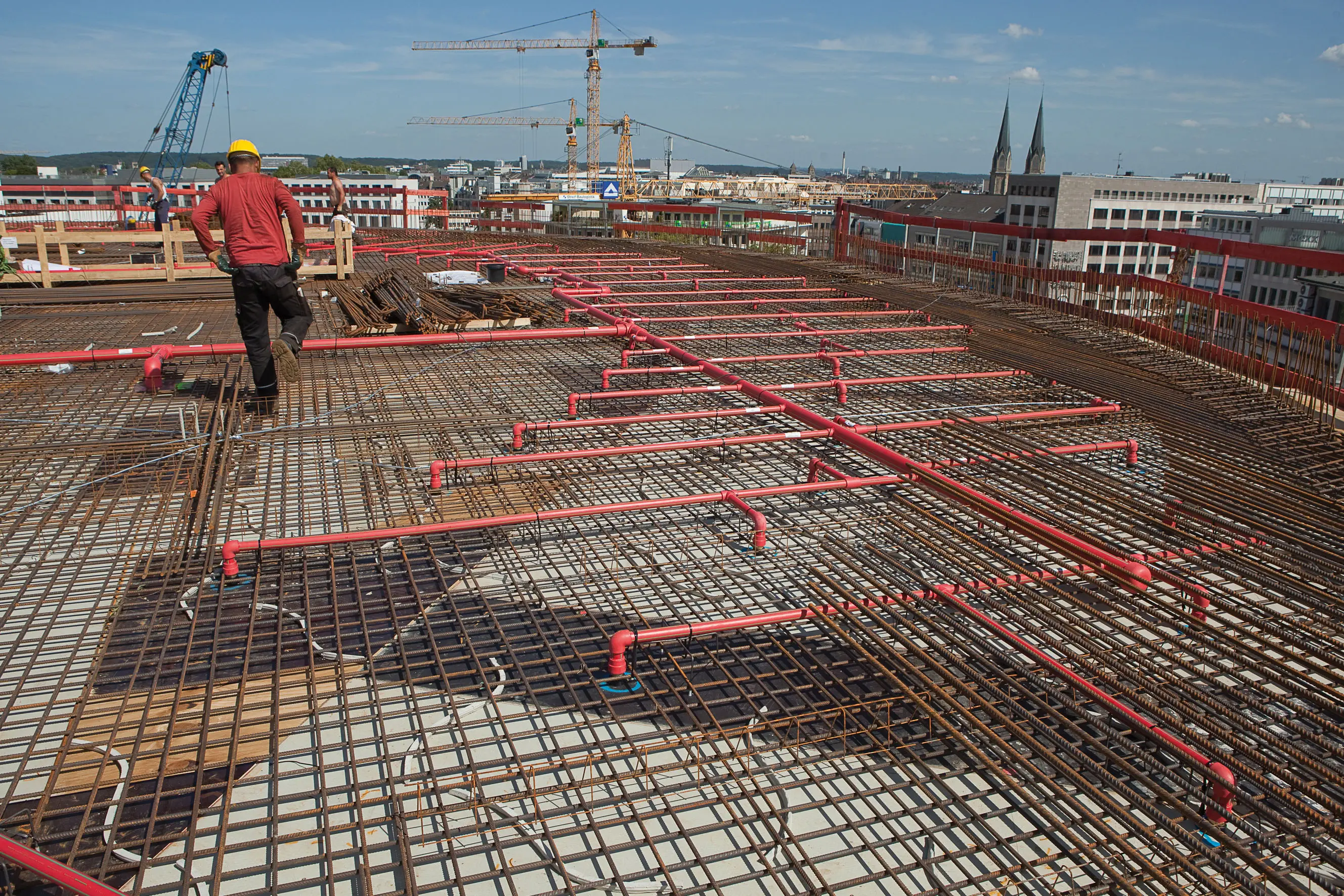

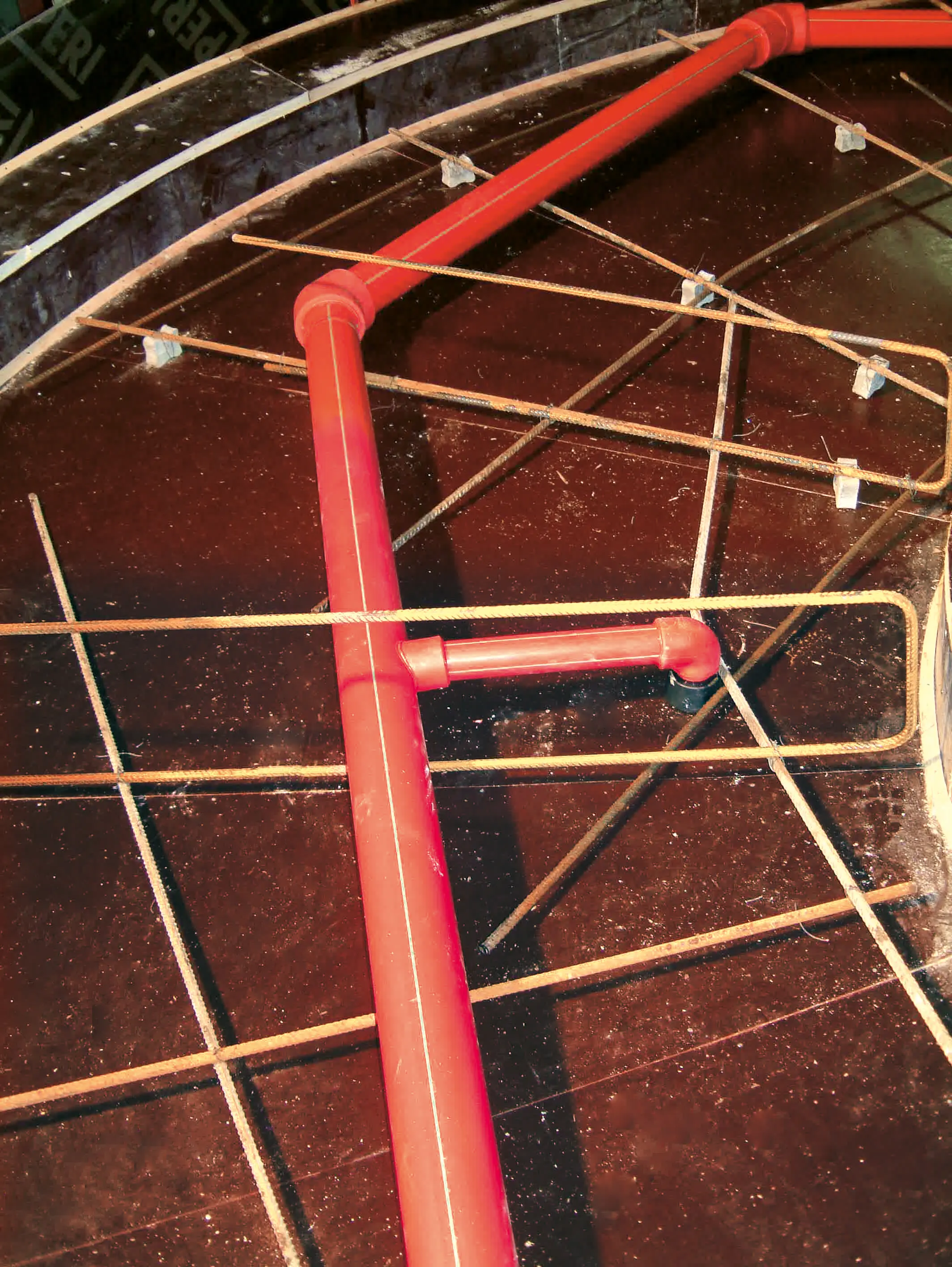

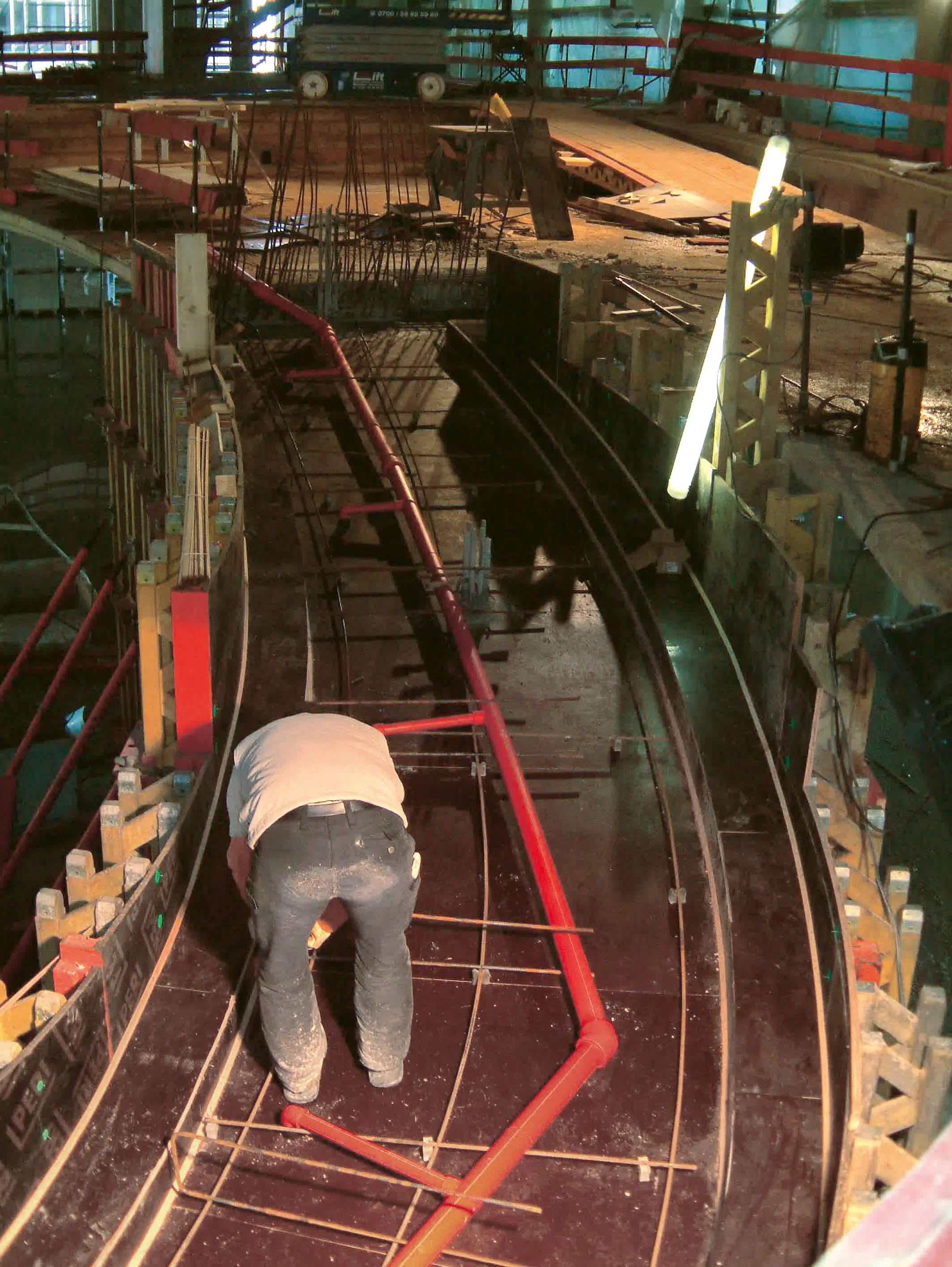

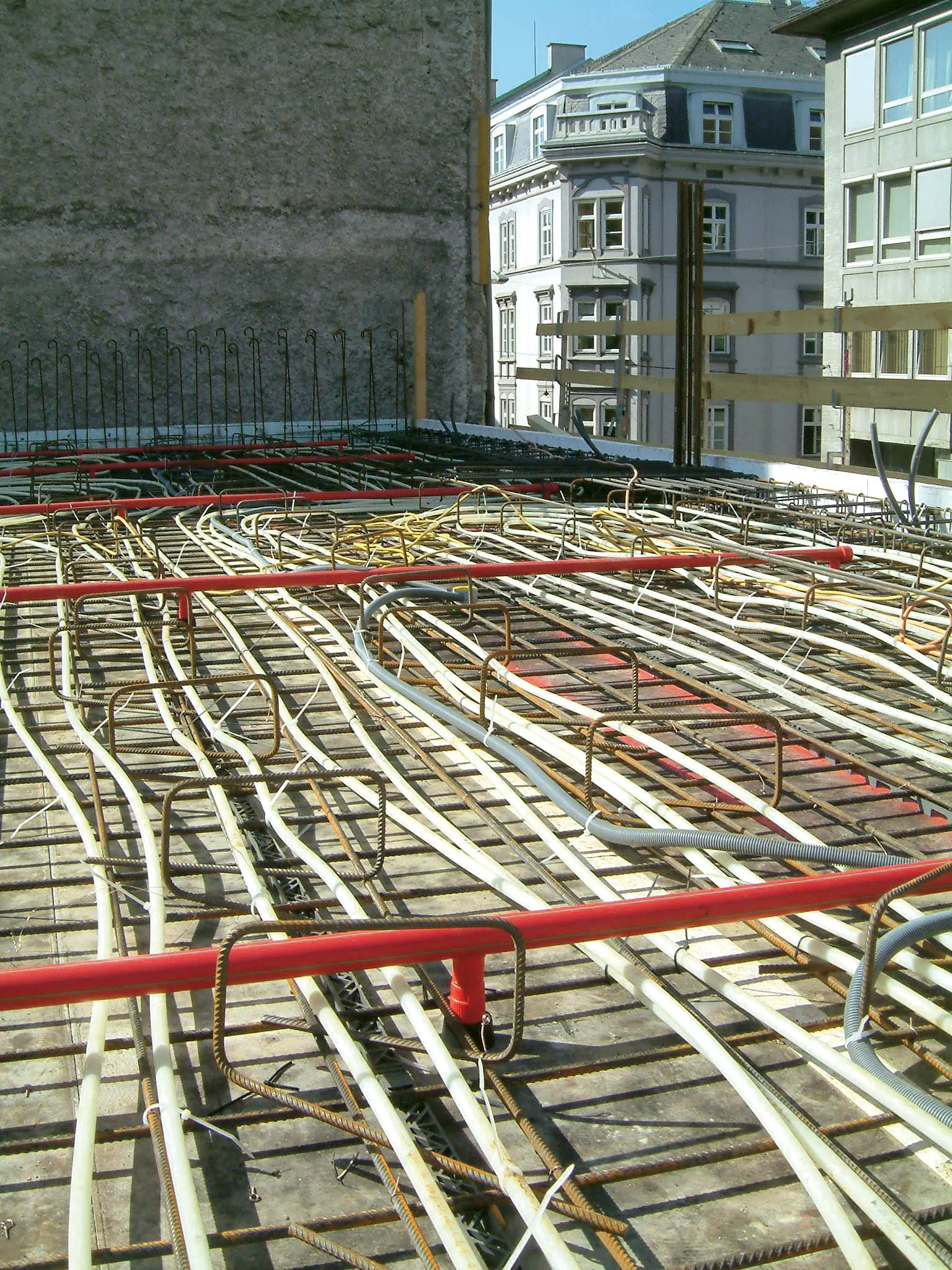

UNIKÁTNÍ ŘEŠENÍ PRO INSTALACI POTRUBNÍHO SYSTÉMU DO BETONU

aquatherm Red Pipe - product image

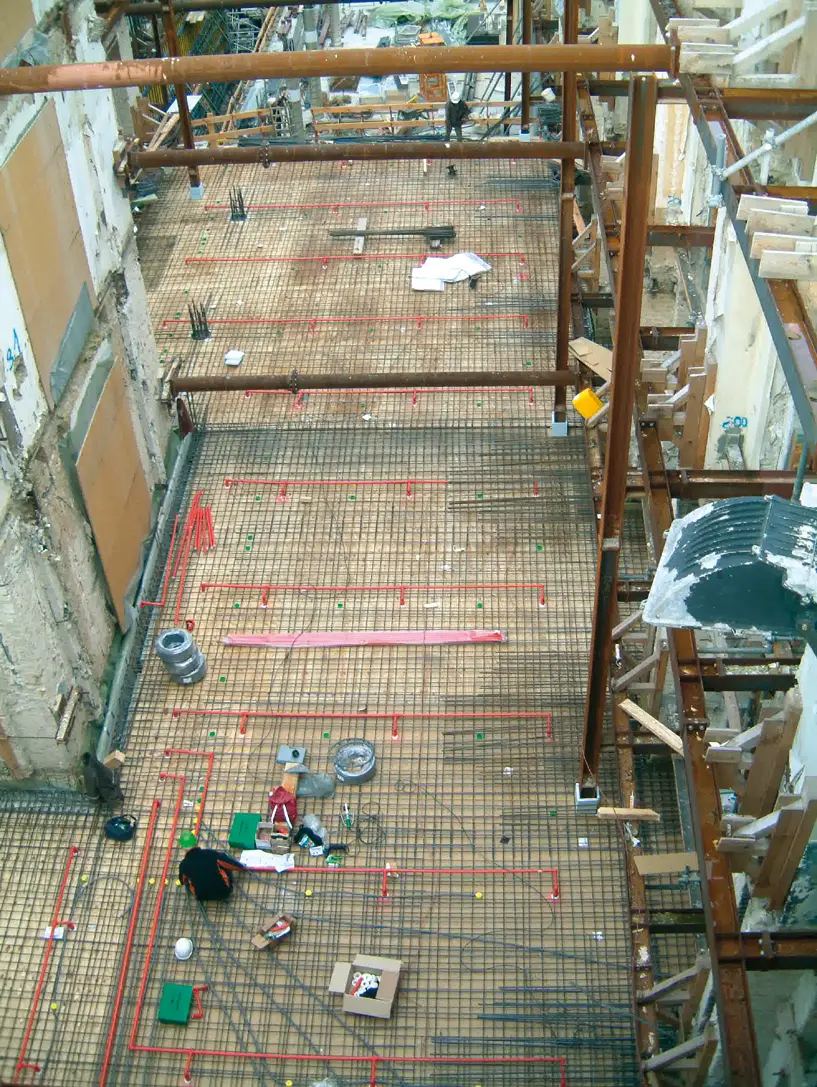

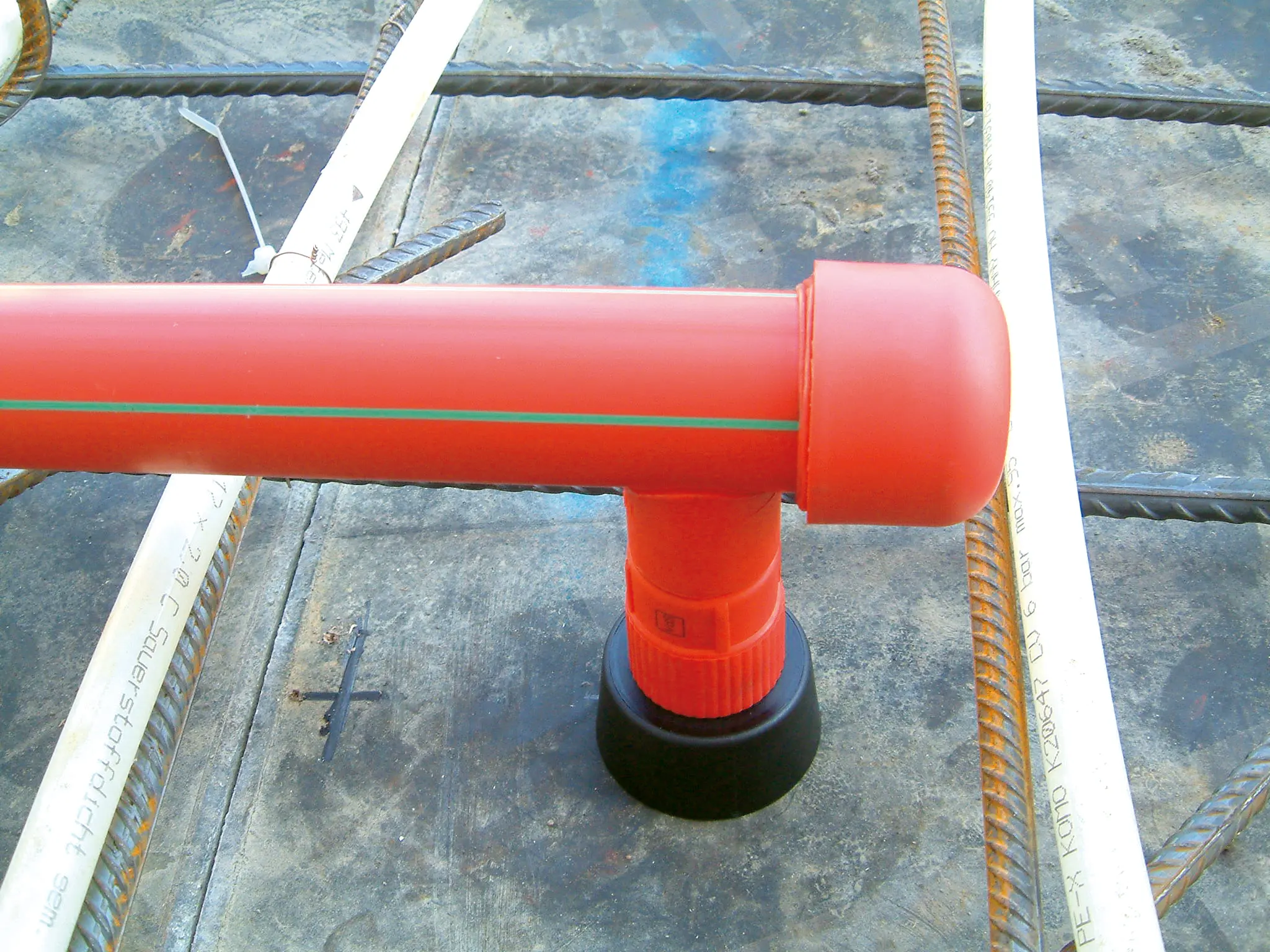

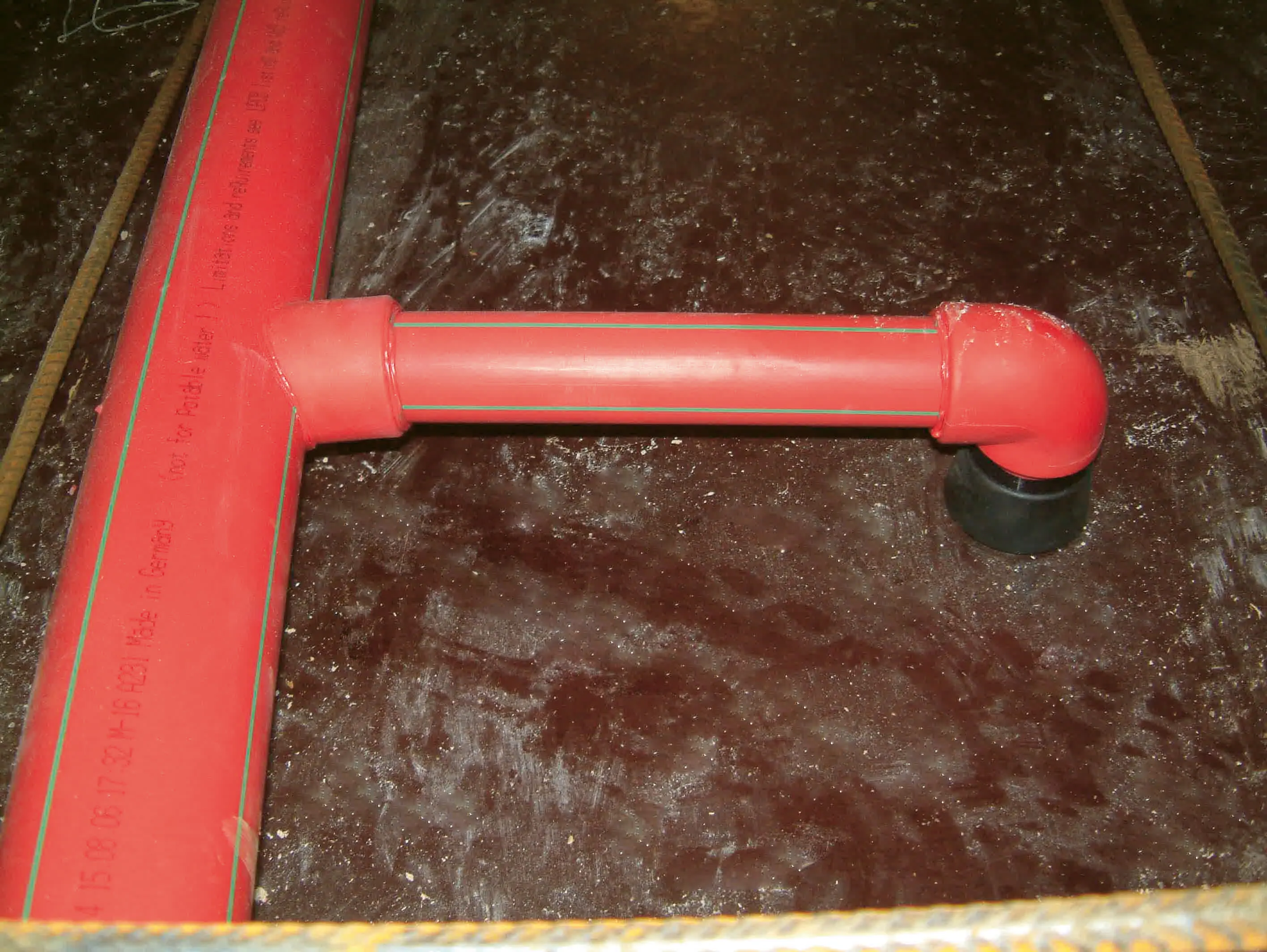

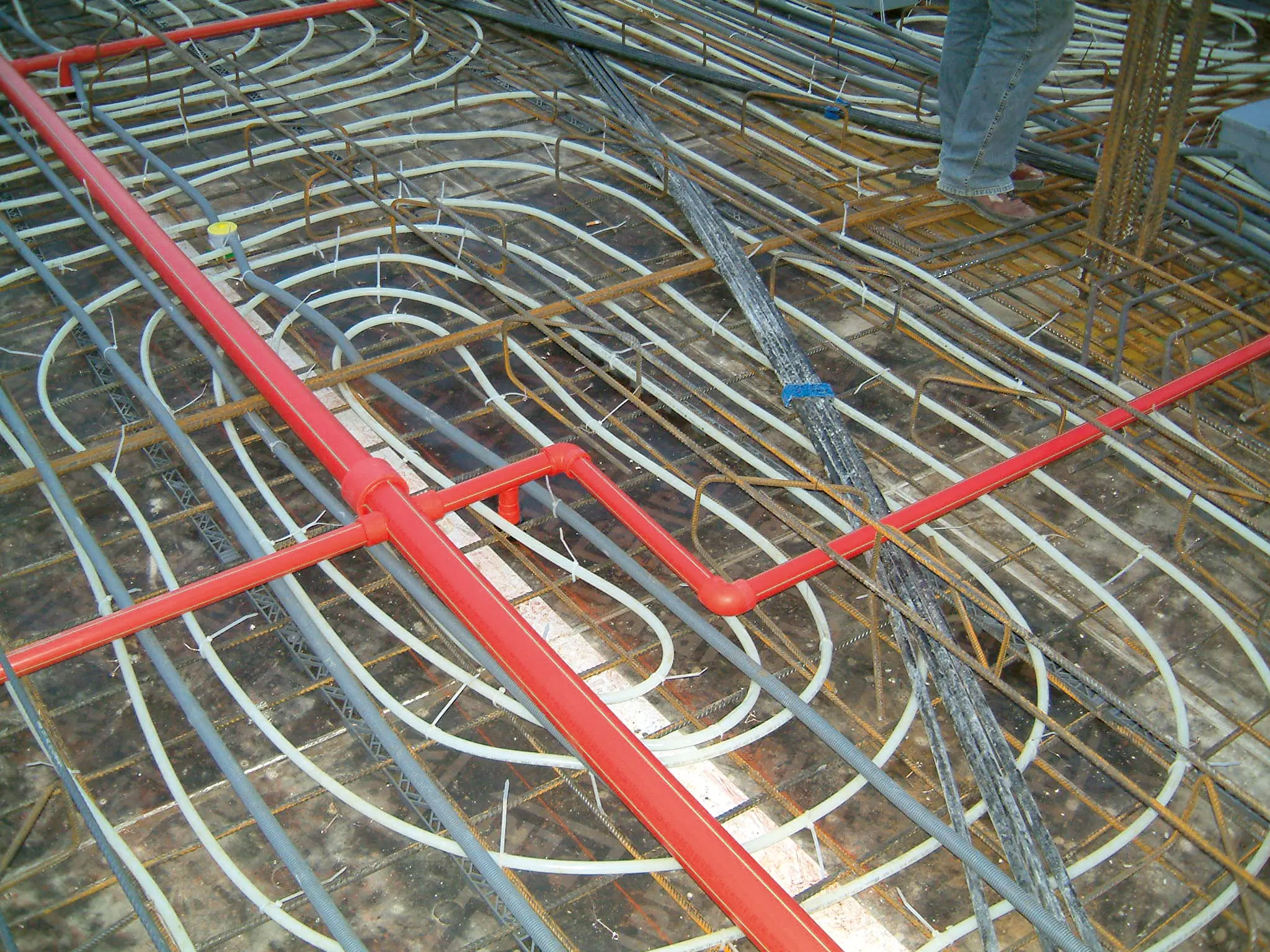

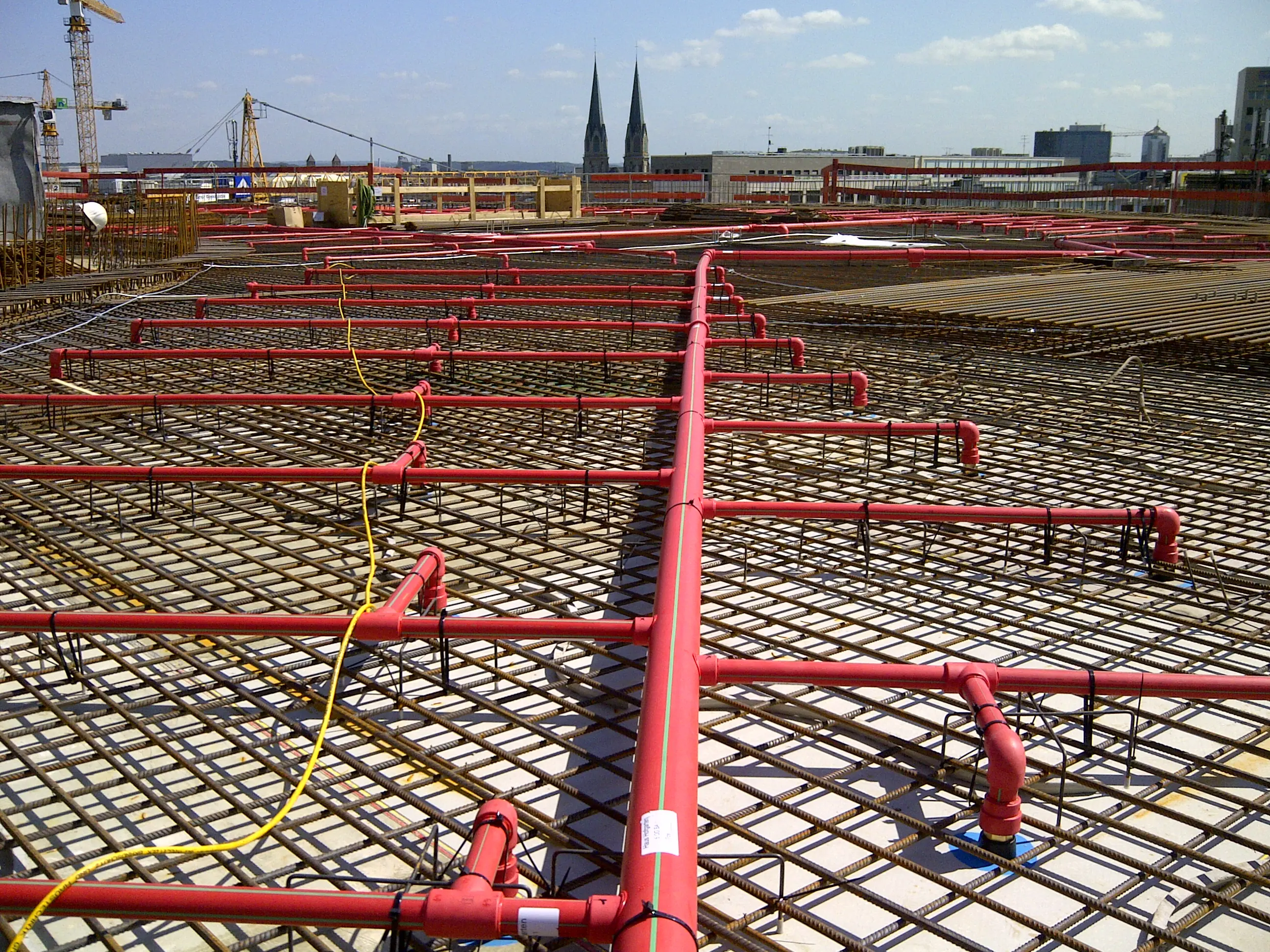

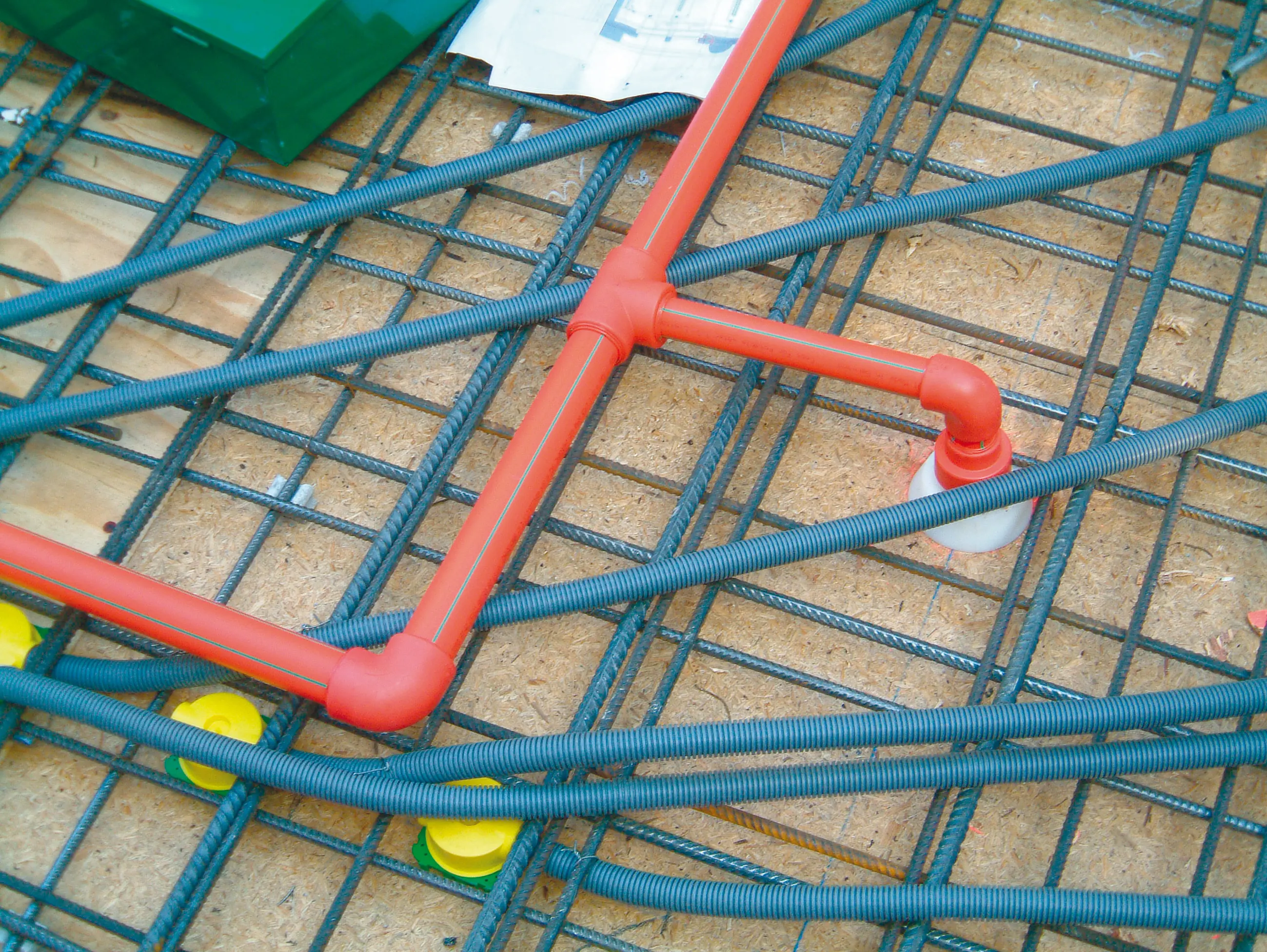

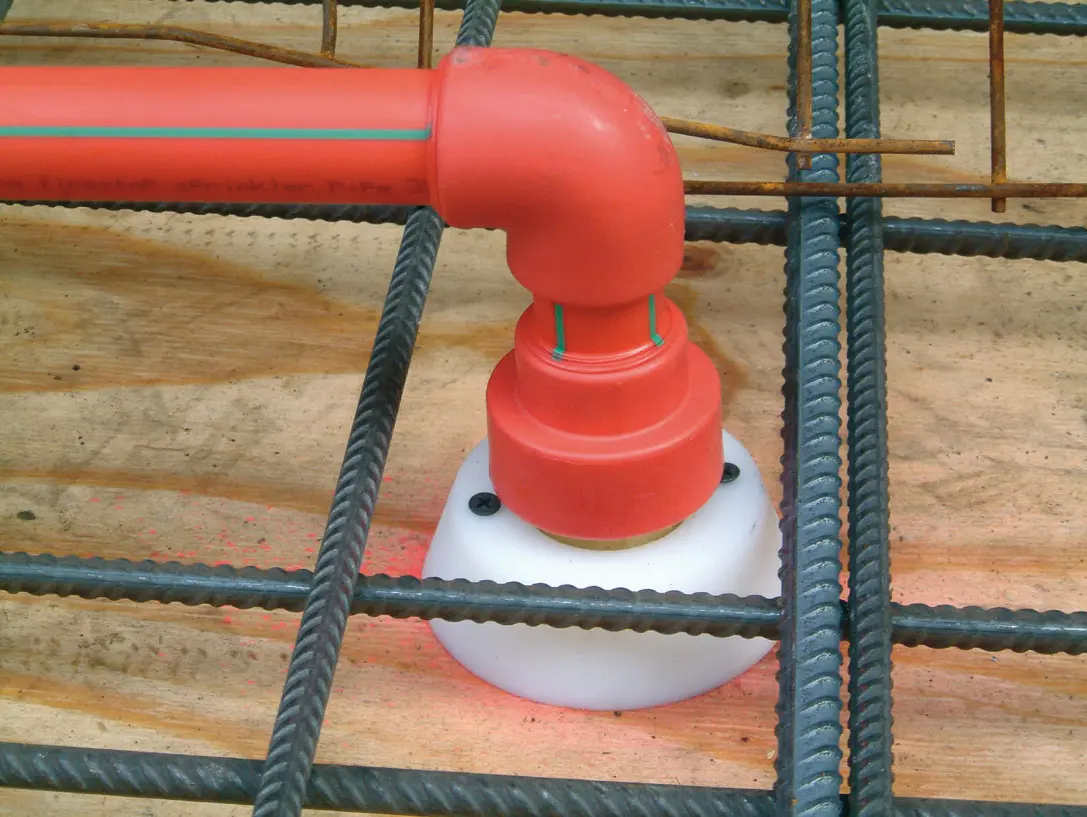

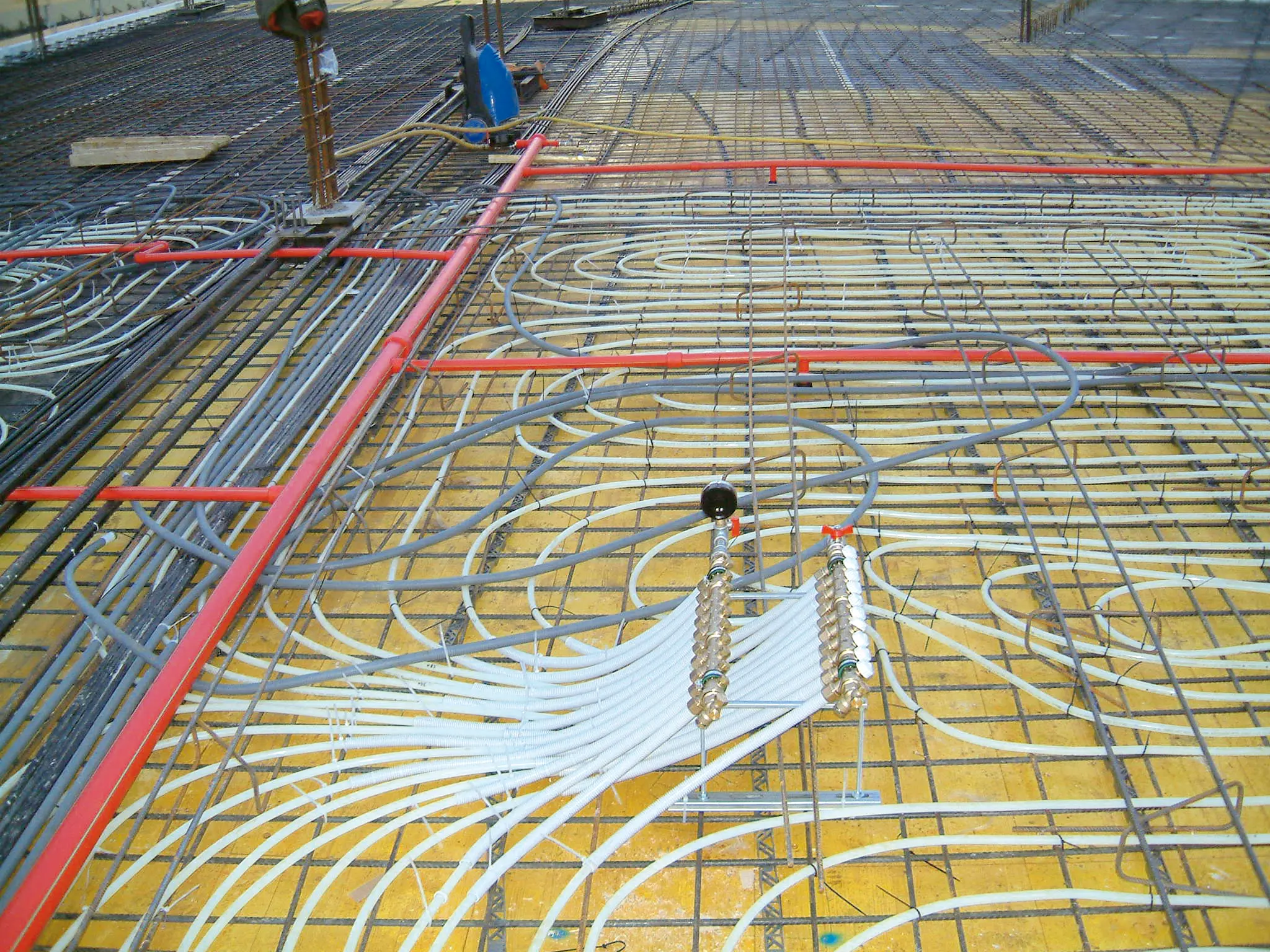

INSTALACE SYSTÉMŮ aquatherm red pipe DO BETONU

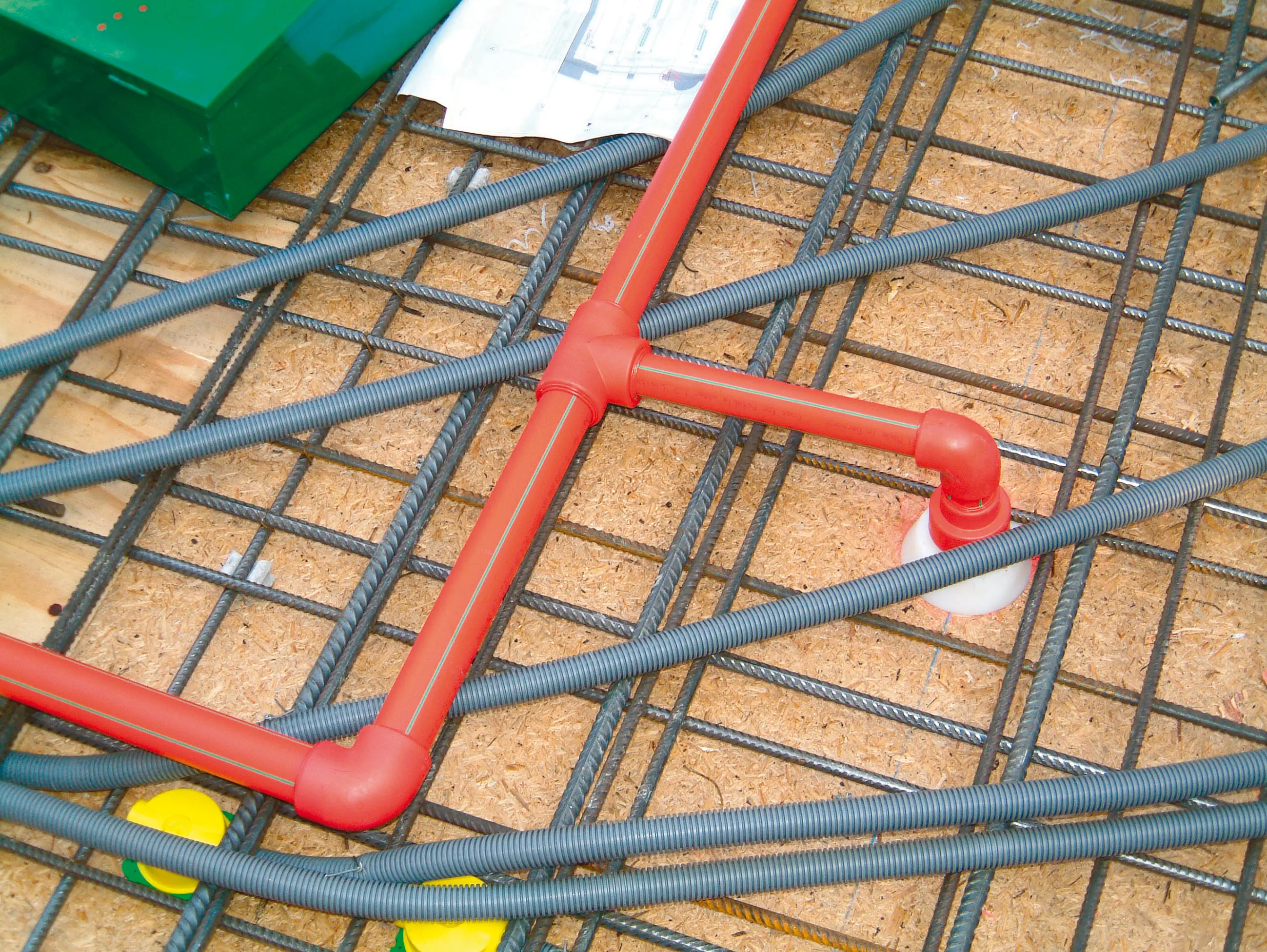

Spojení přívodního potrubí a vývodu pro sprinkler.

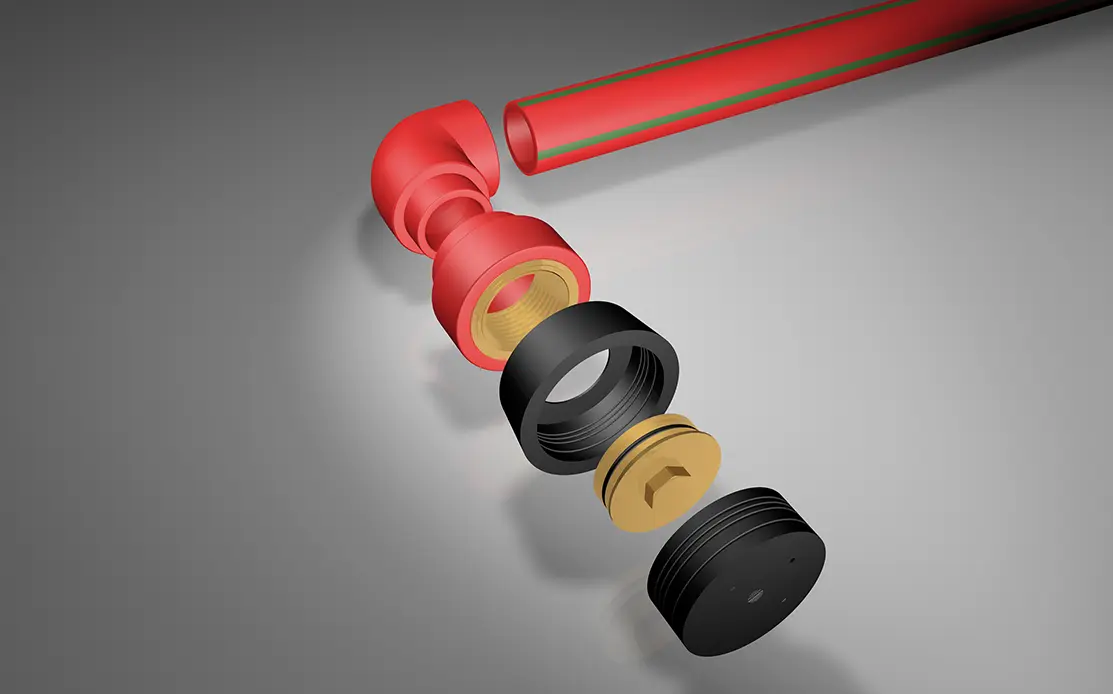

Celkové složení viz. obrázek: Spodní díl vývodu do betonu je přišroubován čtyřmi šrouby do bednění.

Zátka pro instalaci do betonu (1), vrchní díl vývodu do betonu (3) a aquathrem red pipe tvarovka (4) a potrubí jsou spojeny dohromady a nasazeny na spodní díl (1) tak, že díl (3) se dotýká bednění.

Barvy plastových částí jsou odlišné.

aquatherm Red Pipe - product image

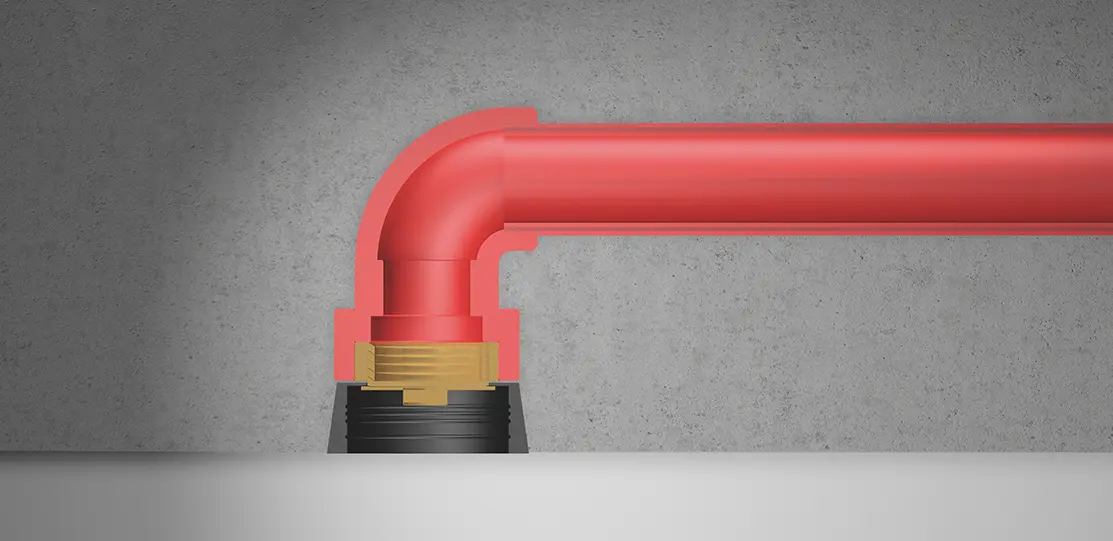

Řez celkovou sestavou uložení do betonu viz. obr.

Při odbednění je spodní díl vývodu do betonu (1) vytažen z vrchního dílu vývodu do betonu (3).

Zátka pro instalaci do betonu (2) je vyšroubovaná z tvarovky (4). Následně vrchní díl vývodu do betonu (3) musí být vytažen z betonu za pomoci nástroje (Obj. č. 50290).

Připojení sprinklerové hlavice lze dokončit velmi jednoduše. Požadovanou vzdálenost dle CEA 4001 hlavice od povrchu stropu lze dosáhnou prodloužením.

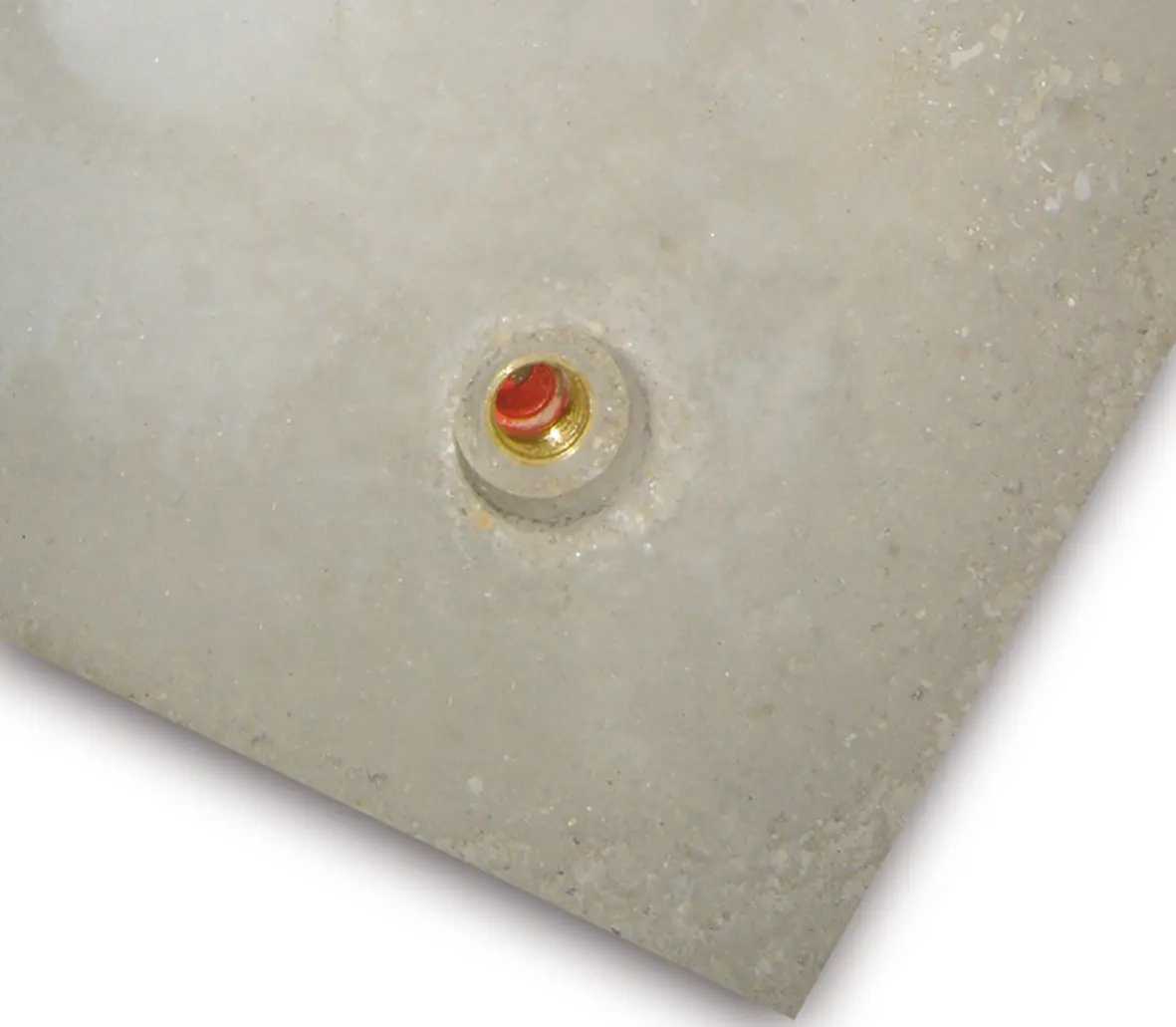

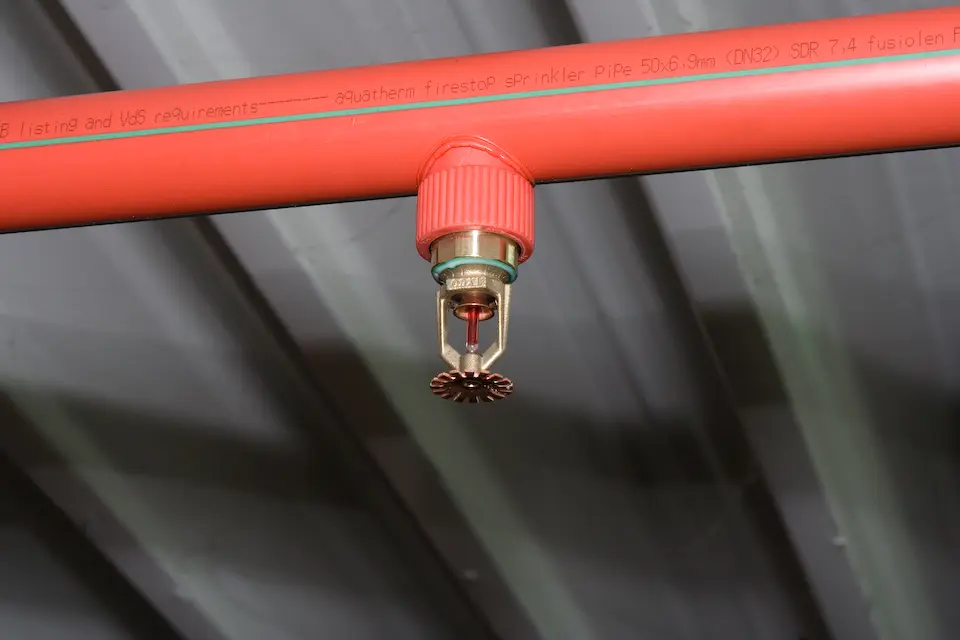

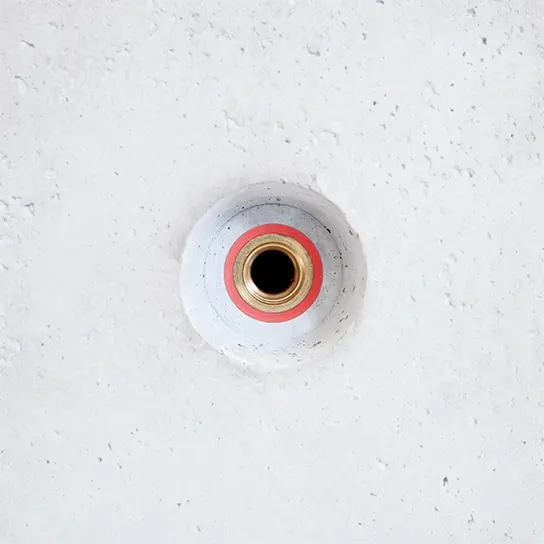

VÝSTUP SPRIKLERS SYSTÉMU V BETONU

aquatherm Red Pipe - product image

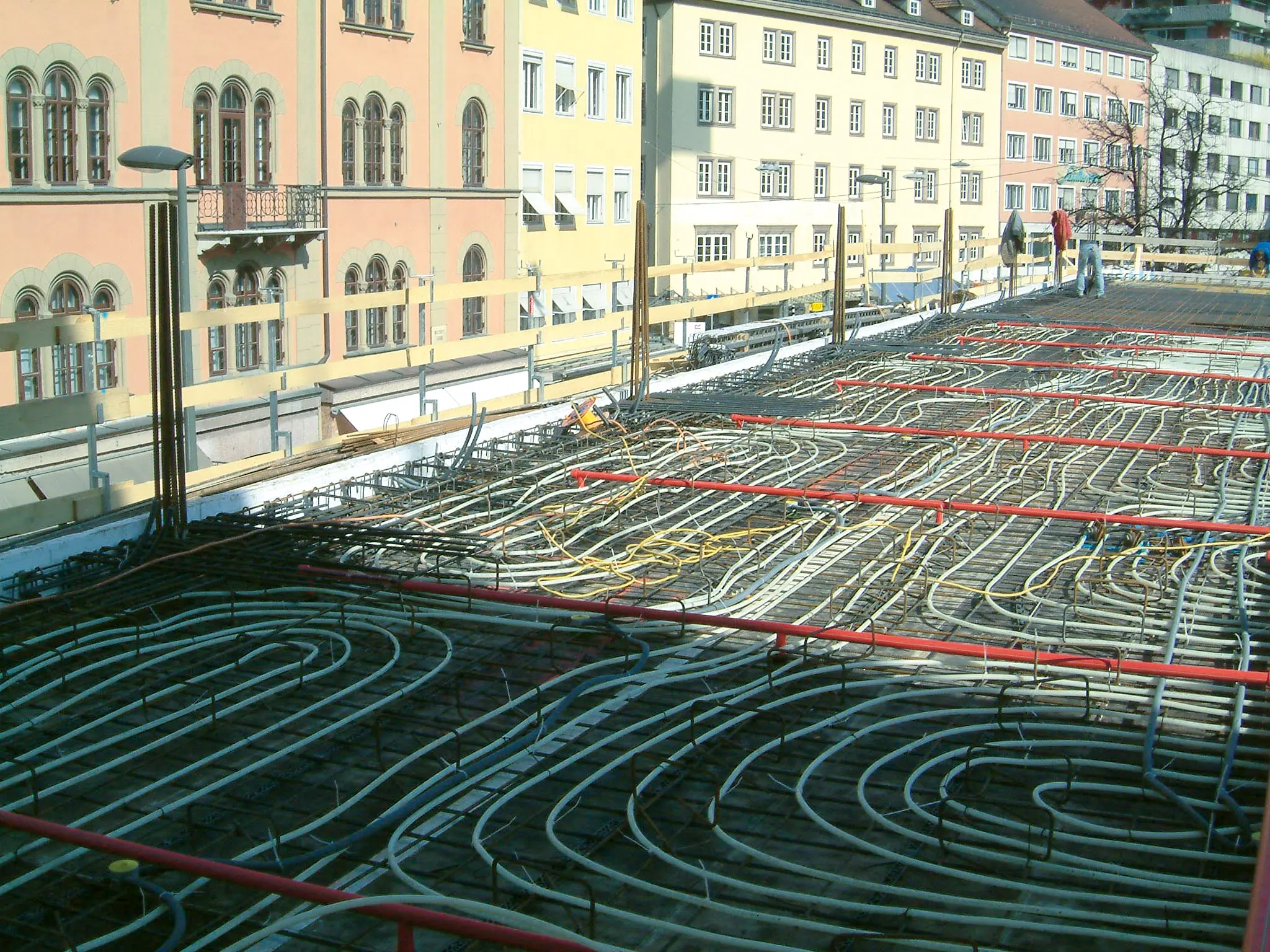

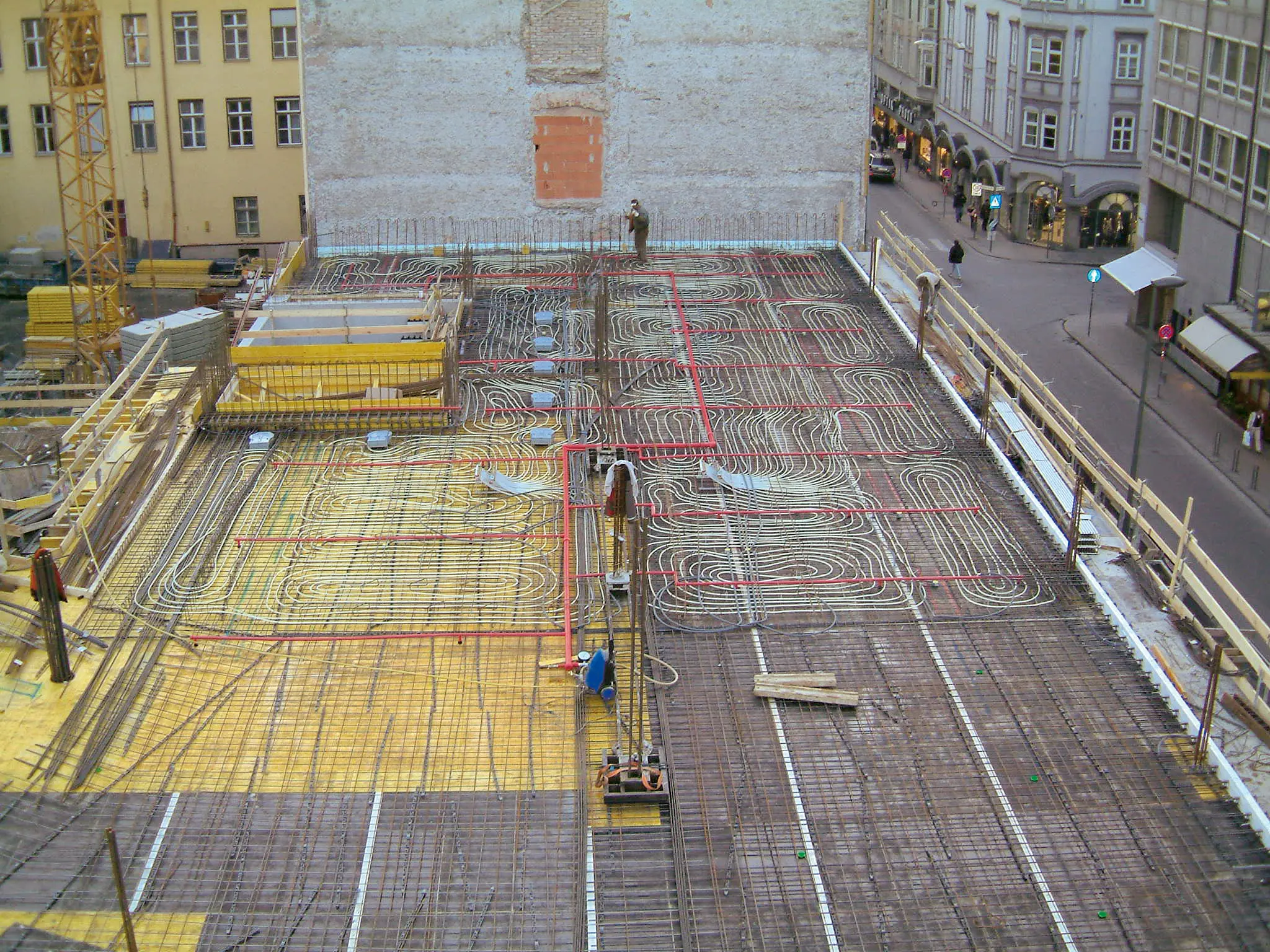

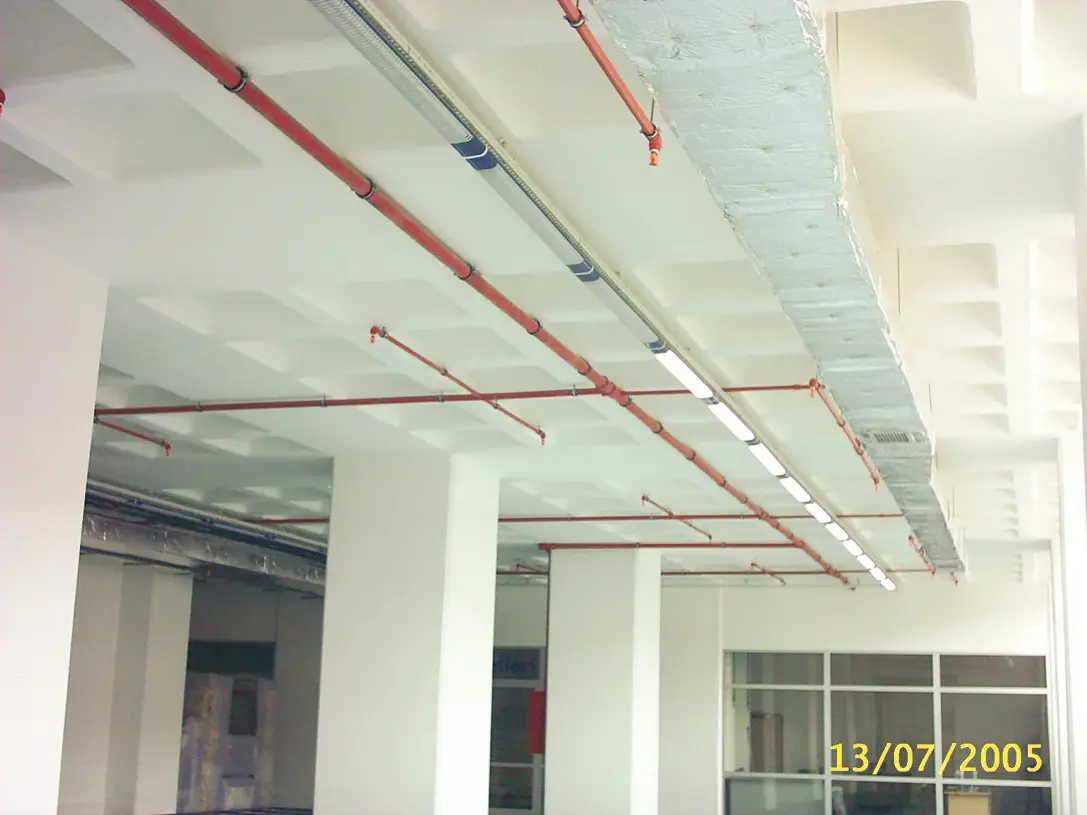

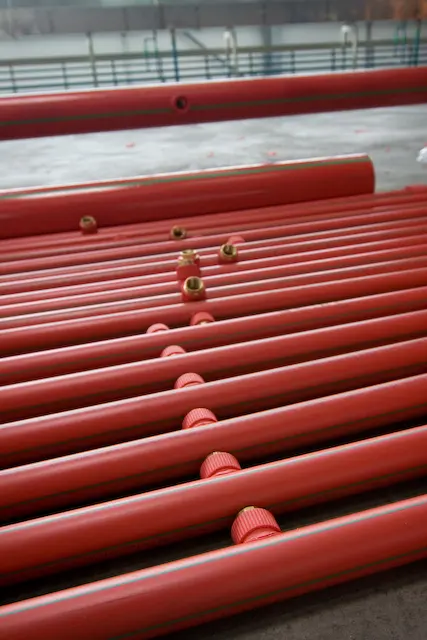

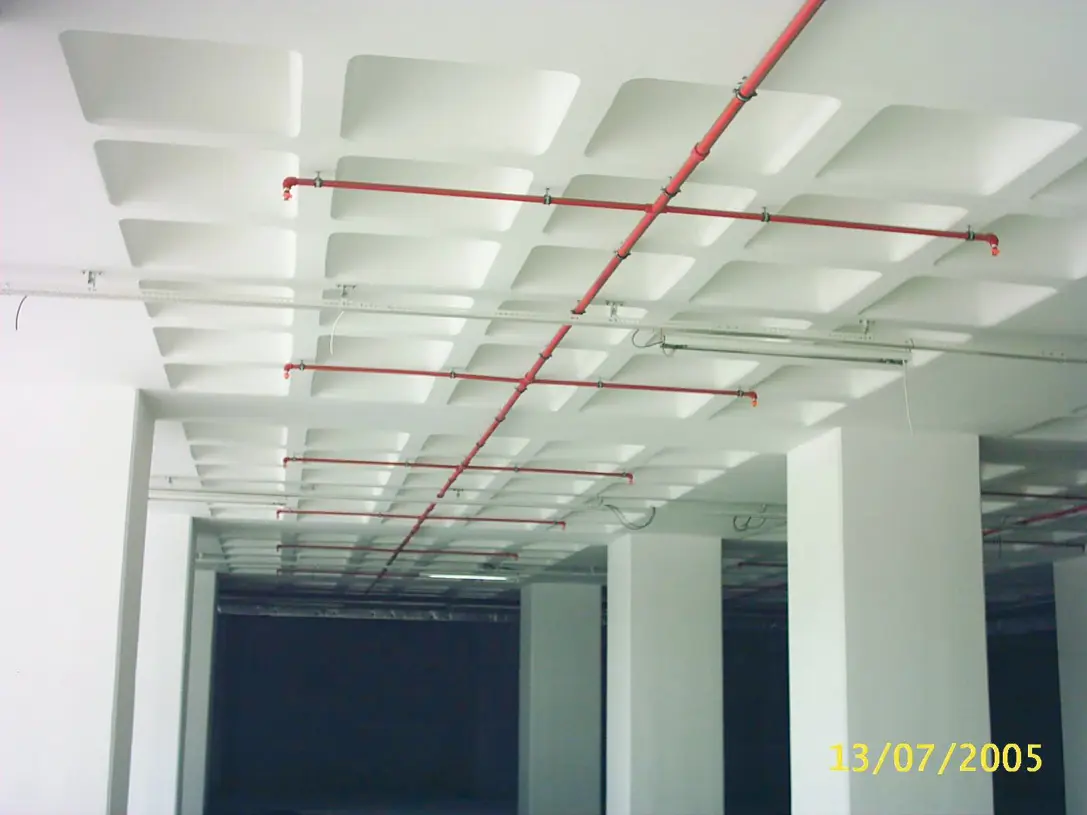

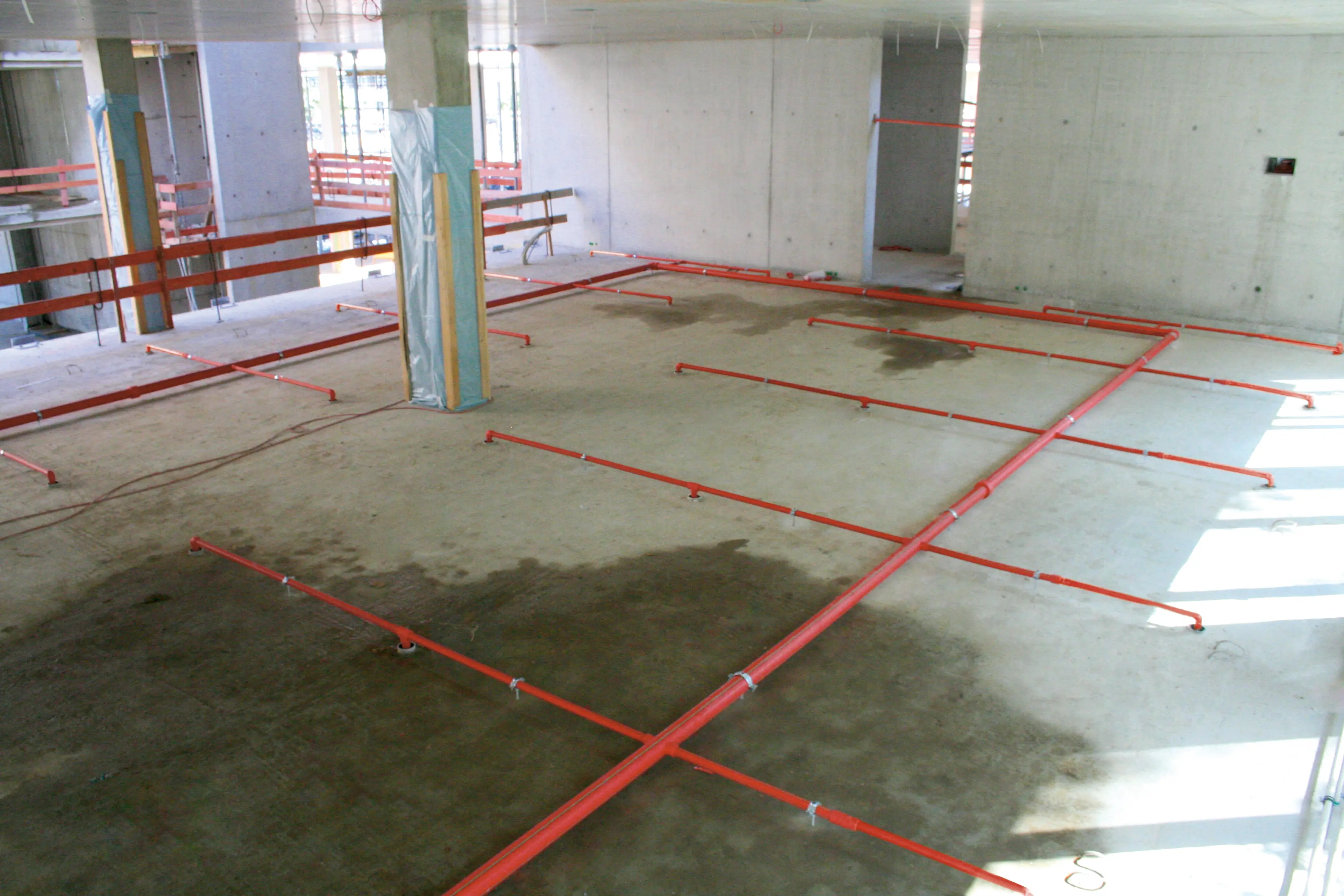

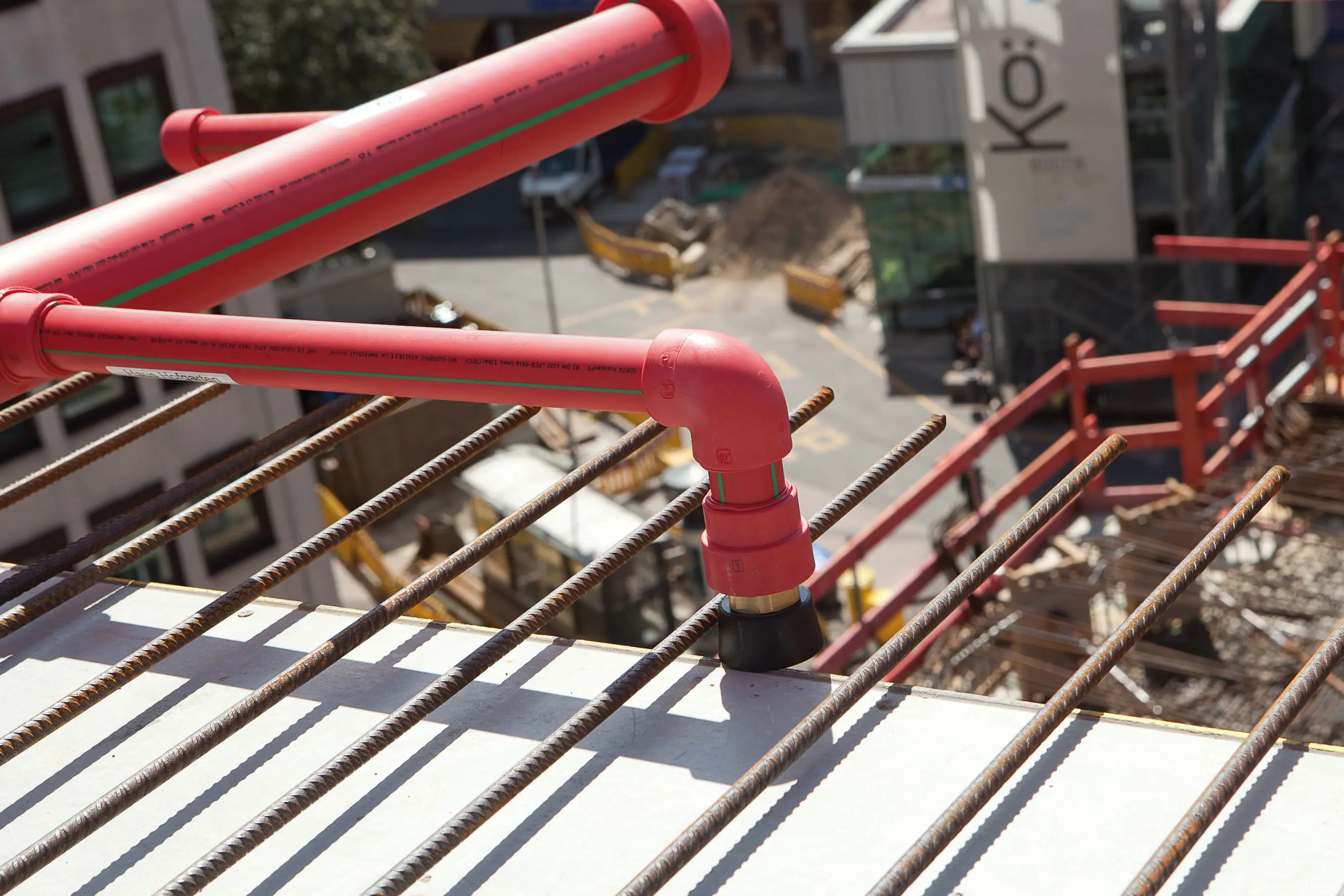

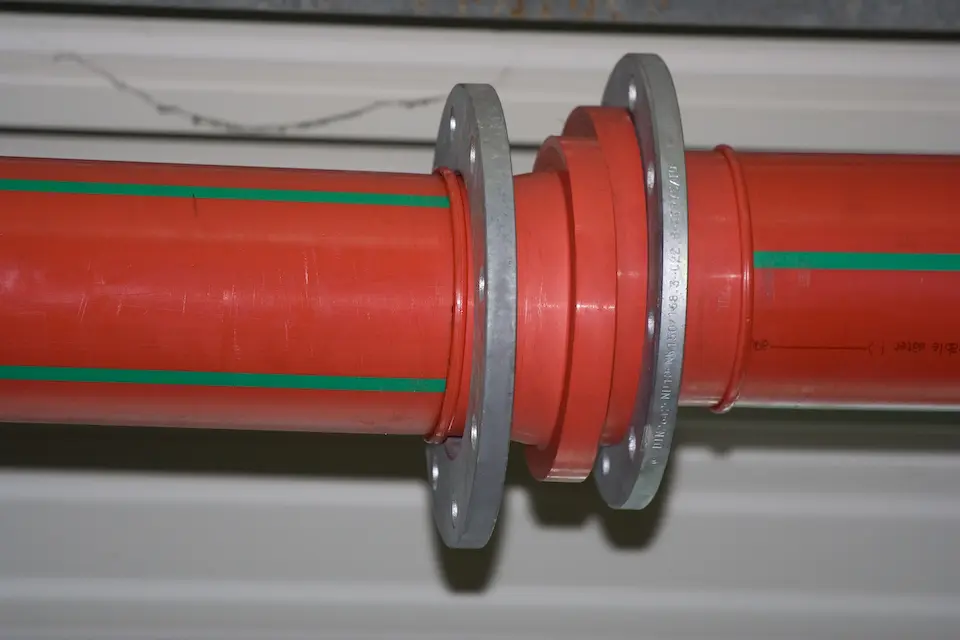

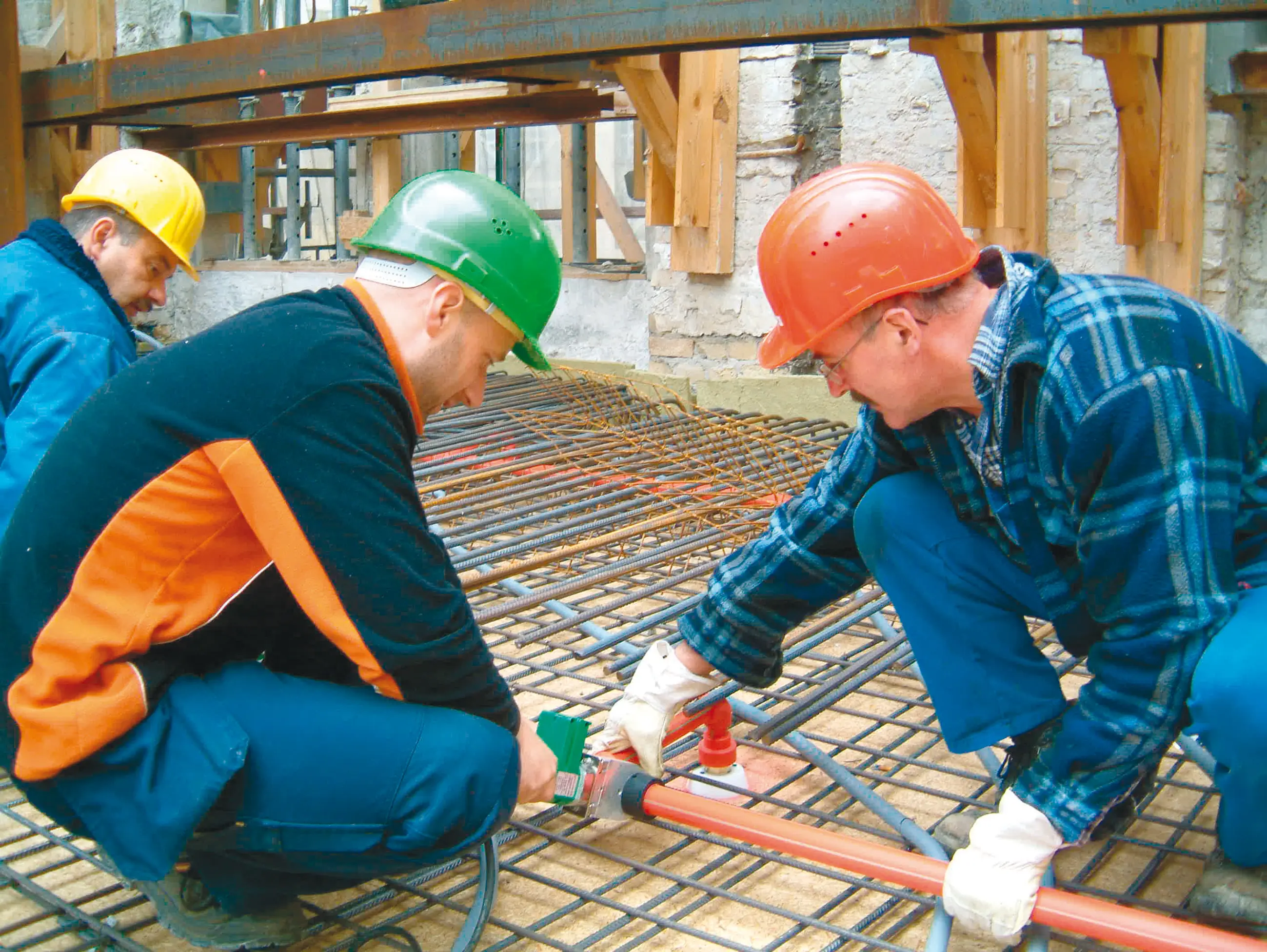

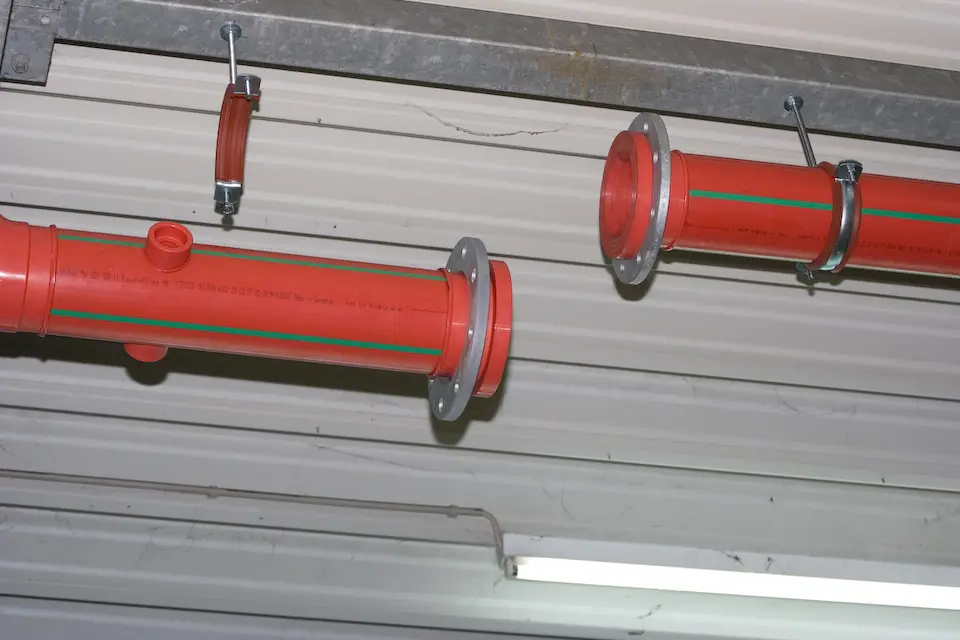

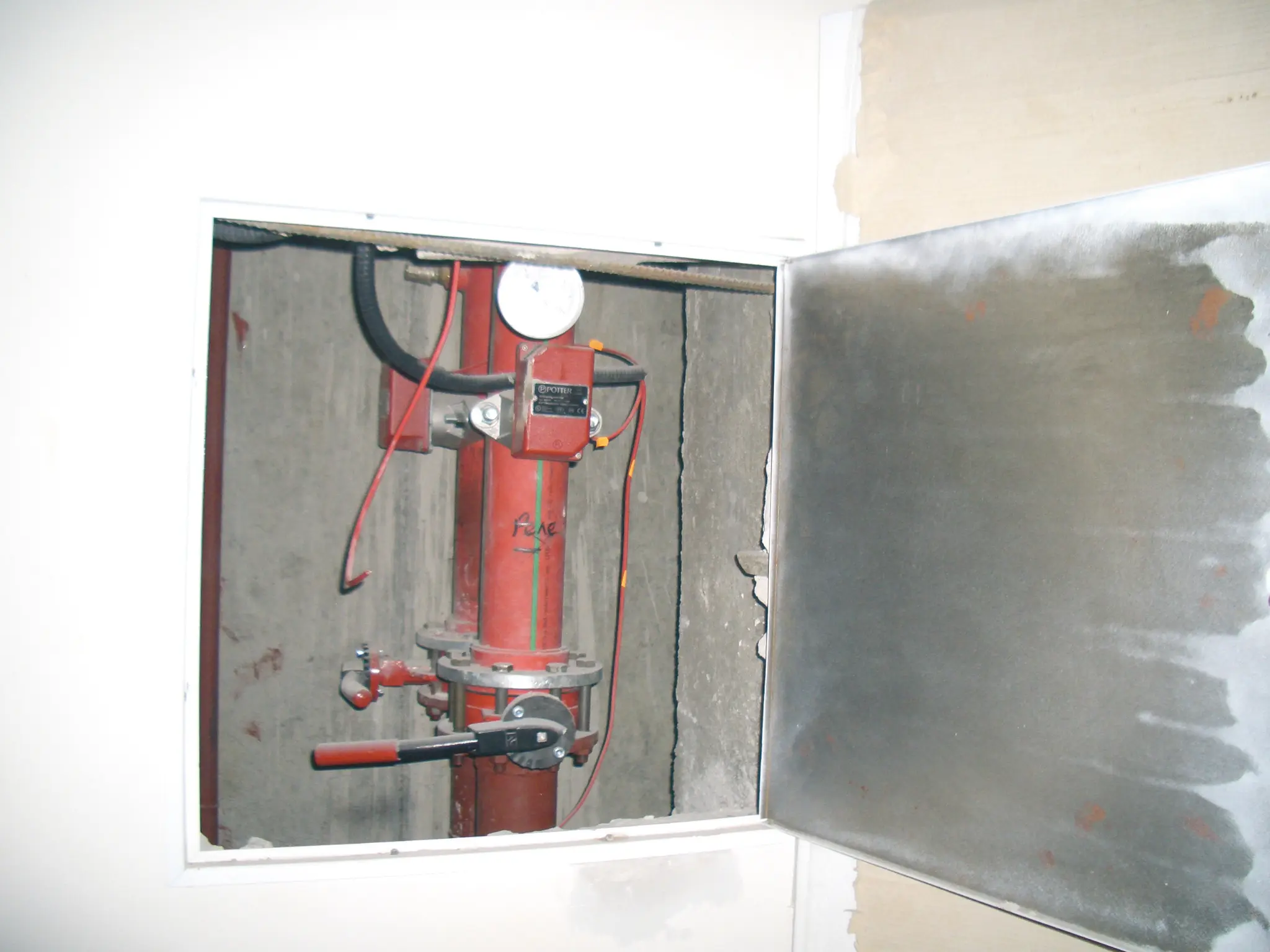

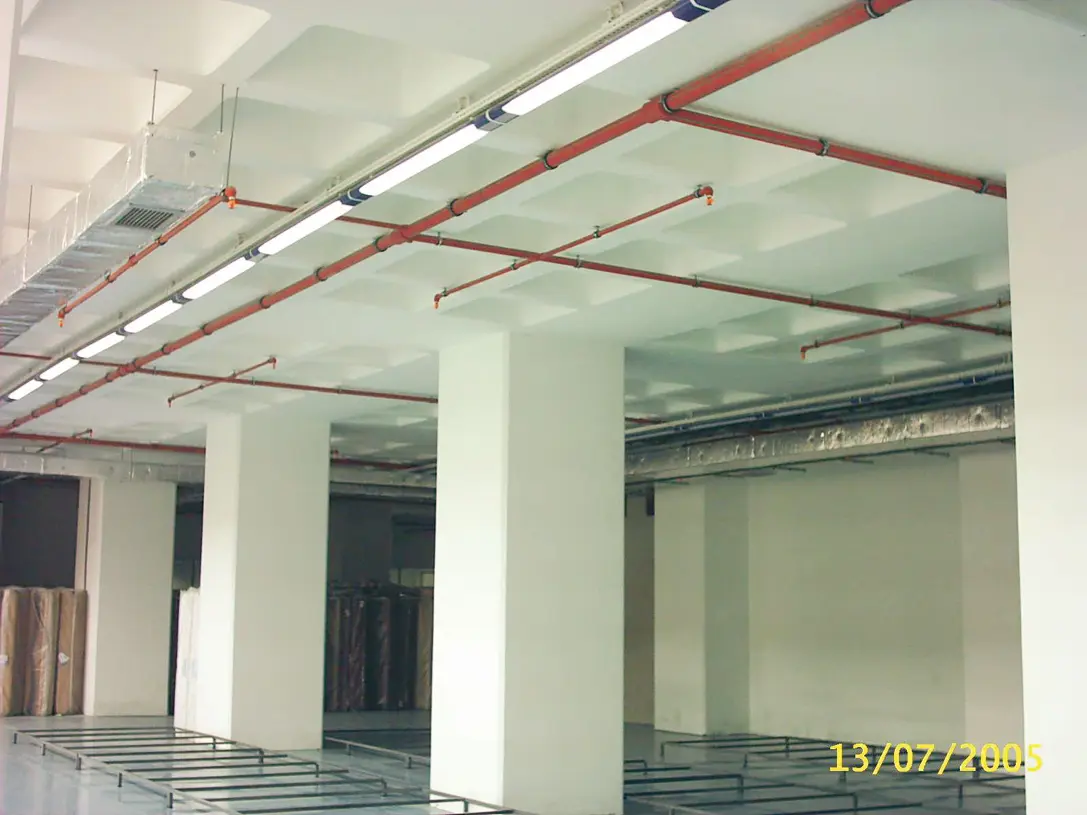

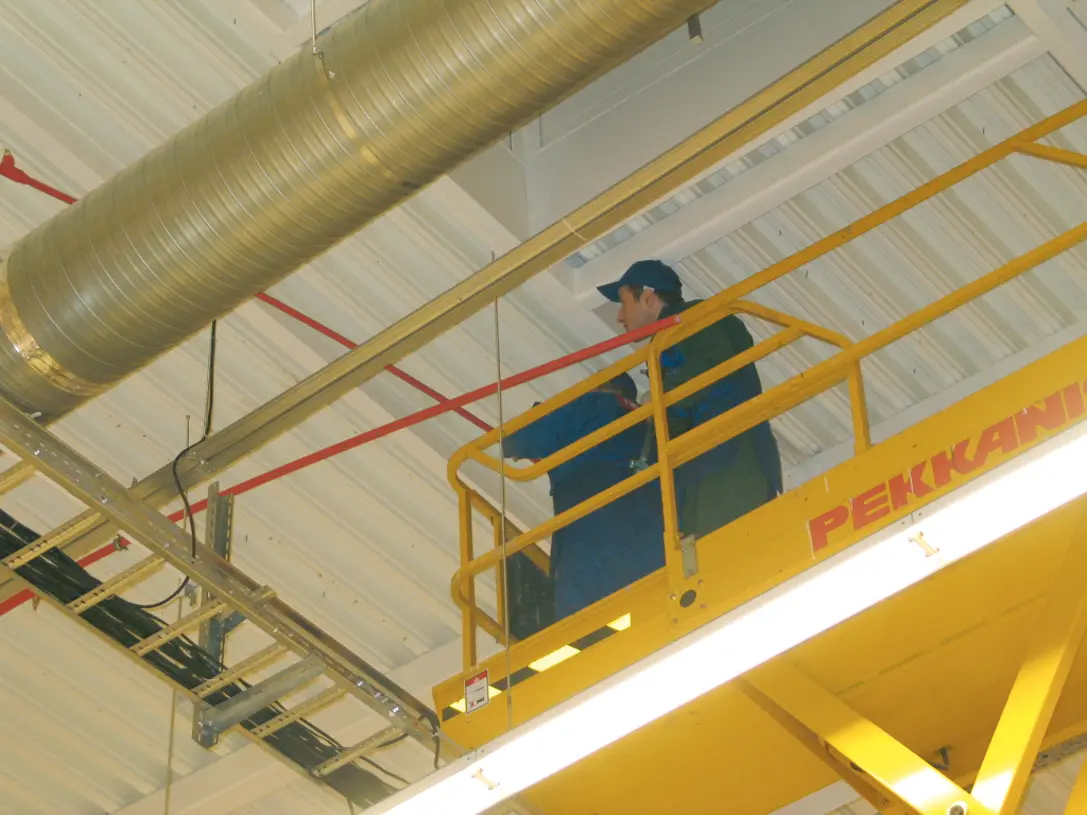

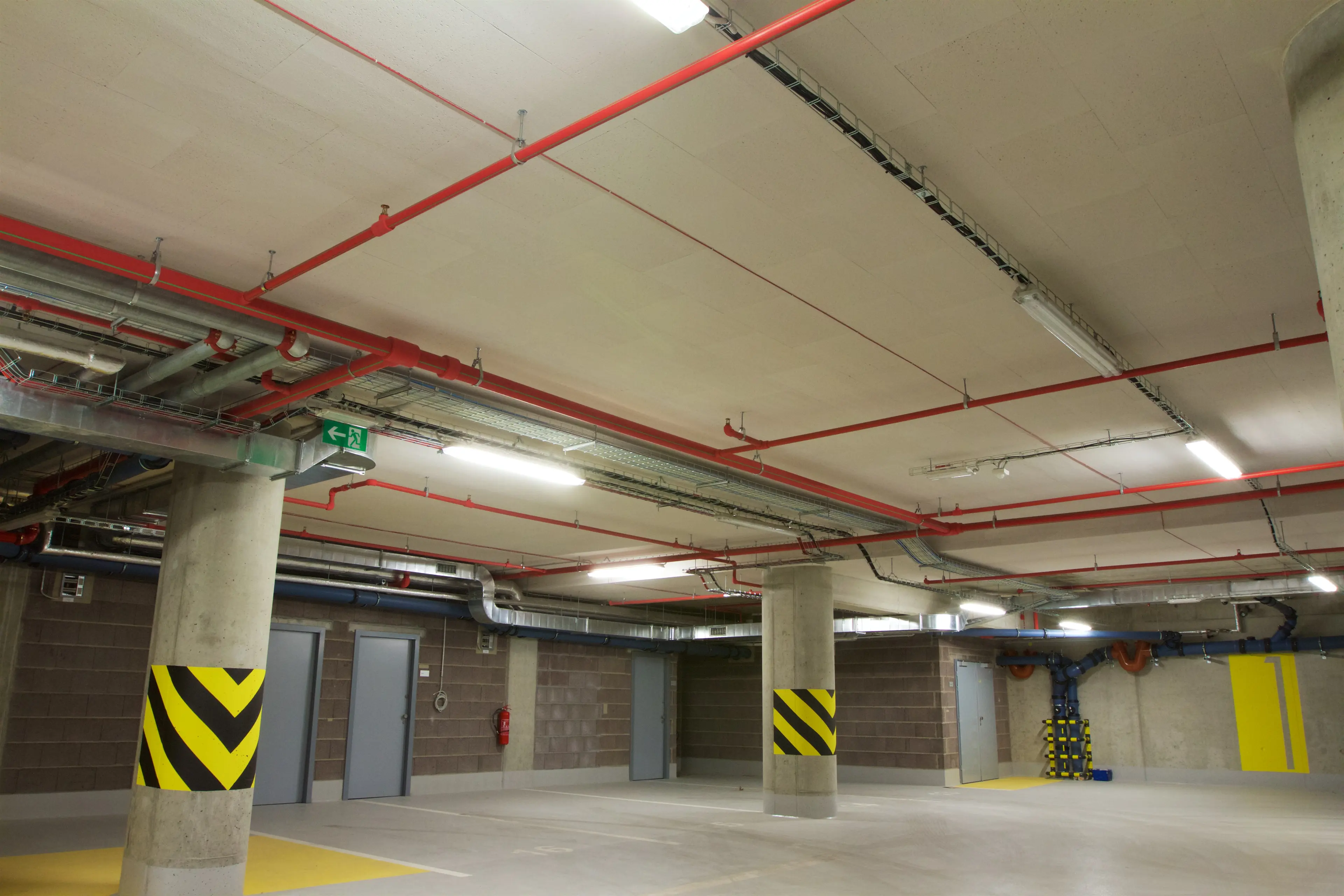

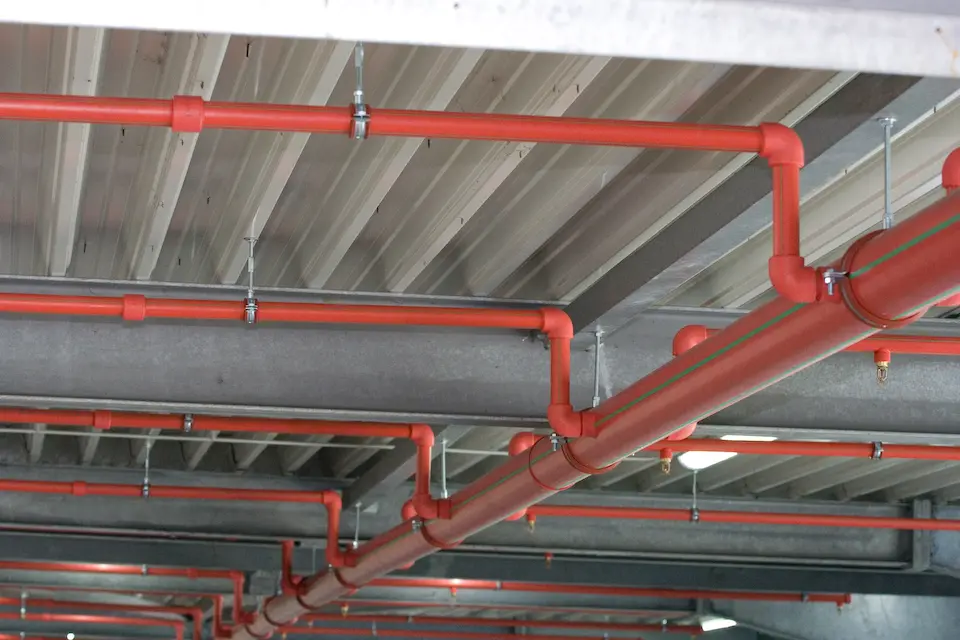

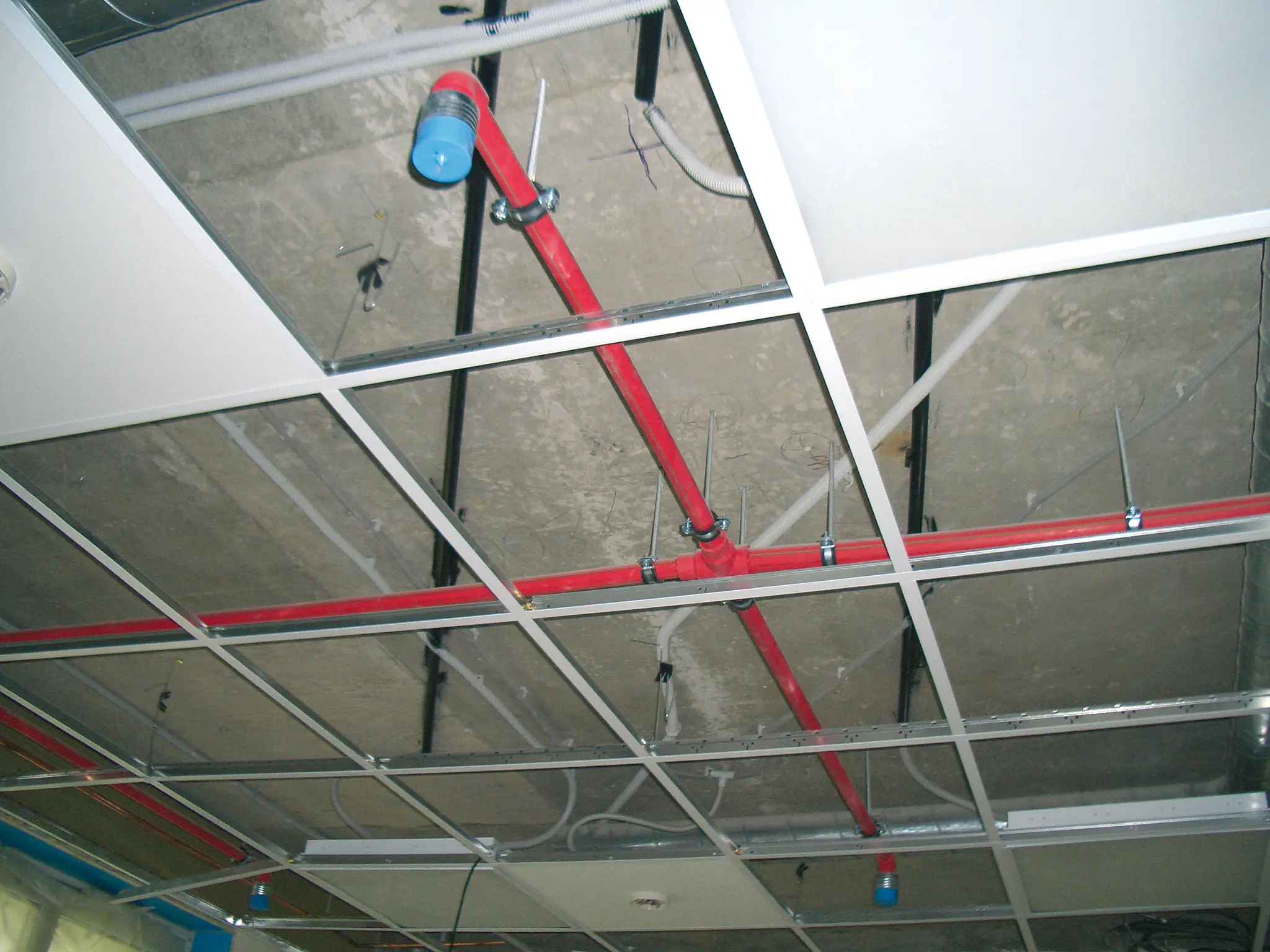

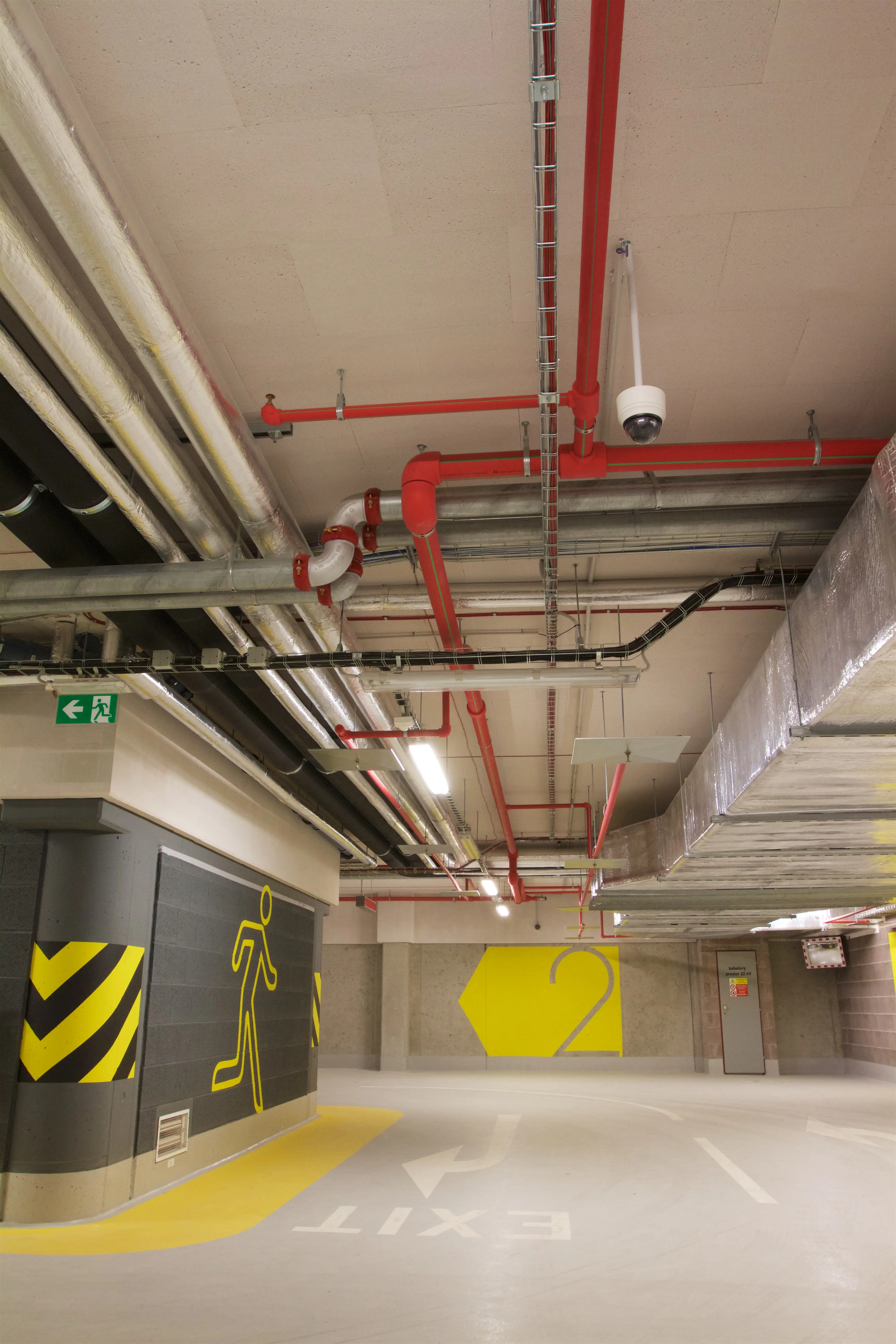

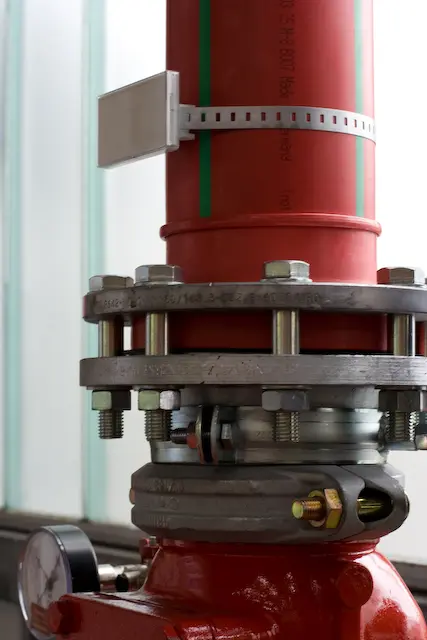

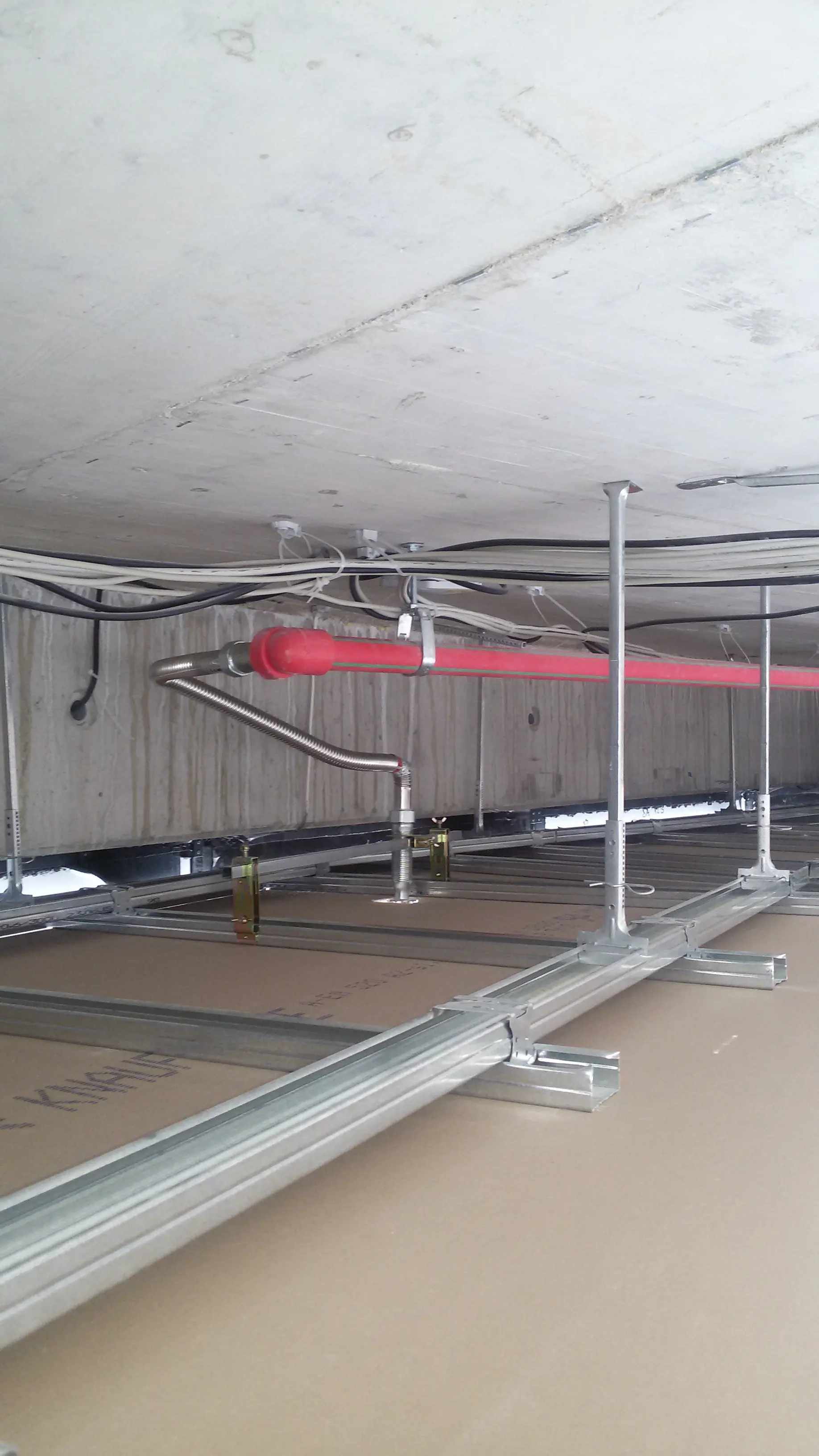

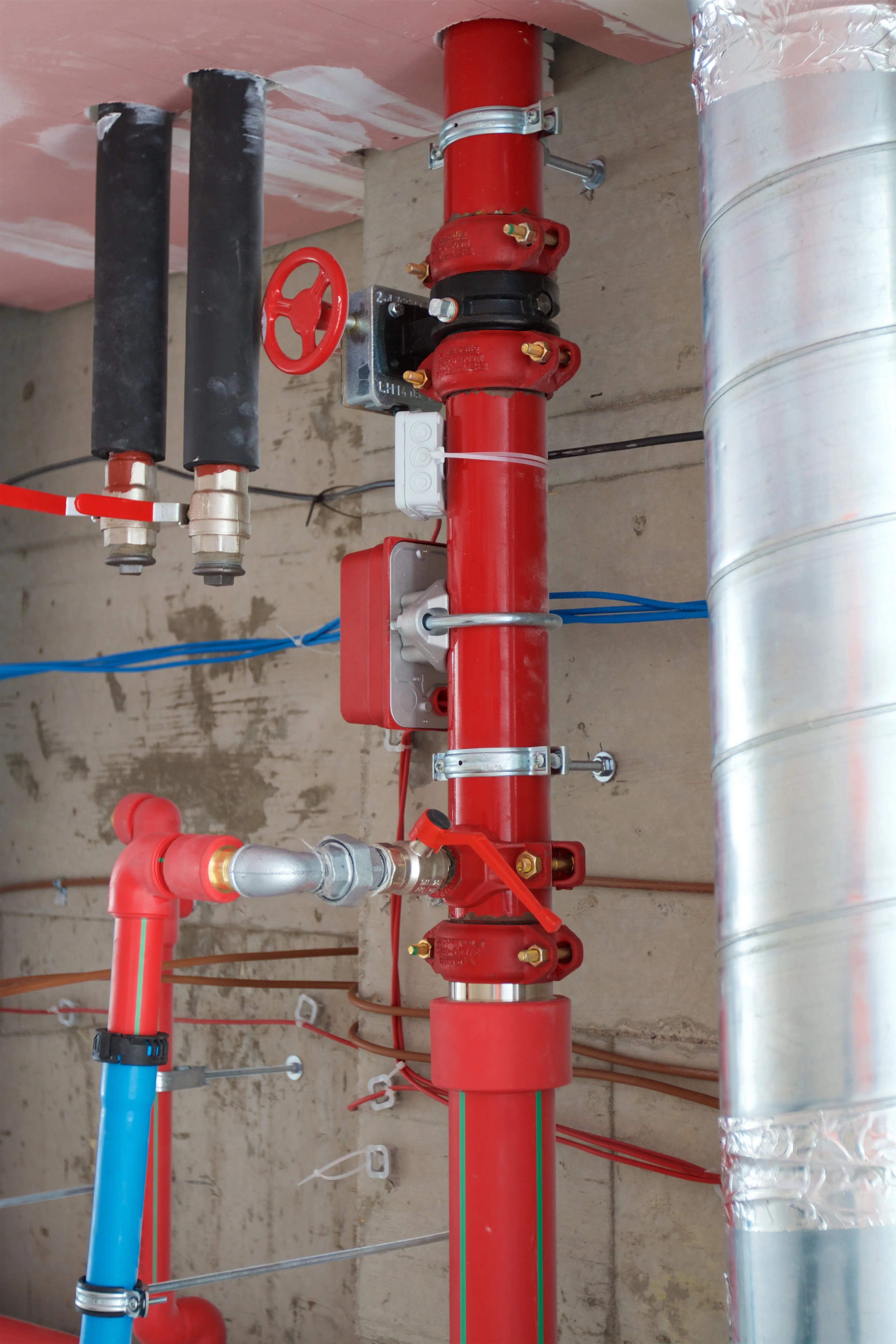

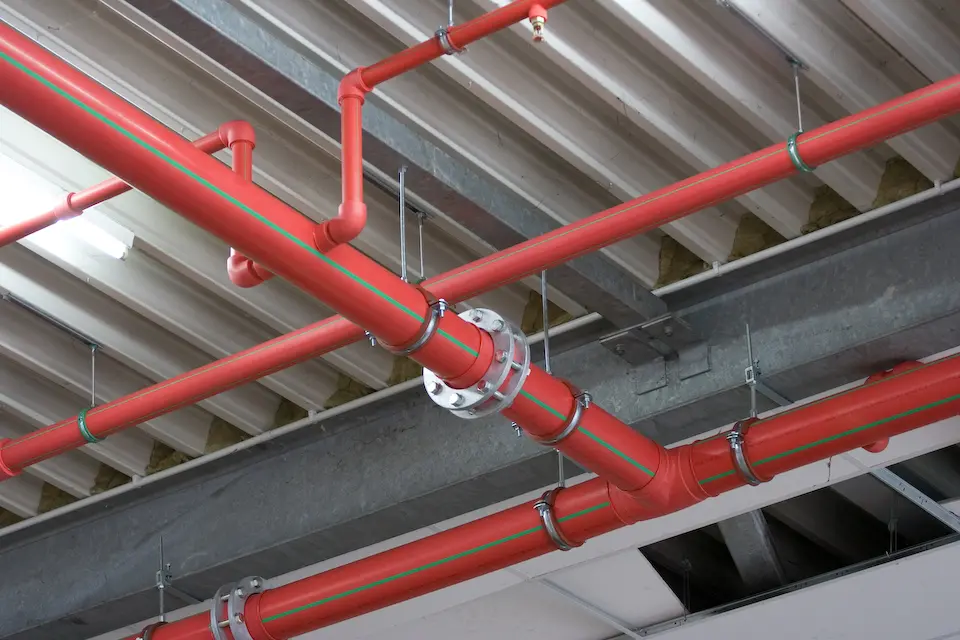

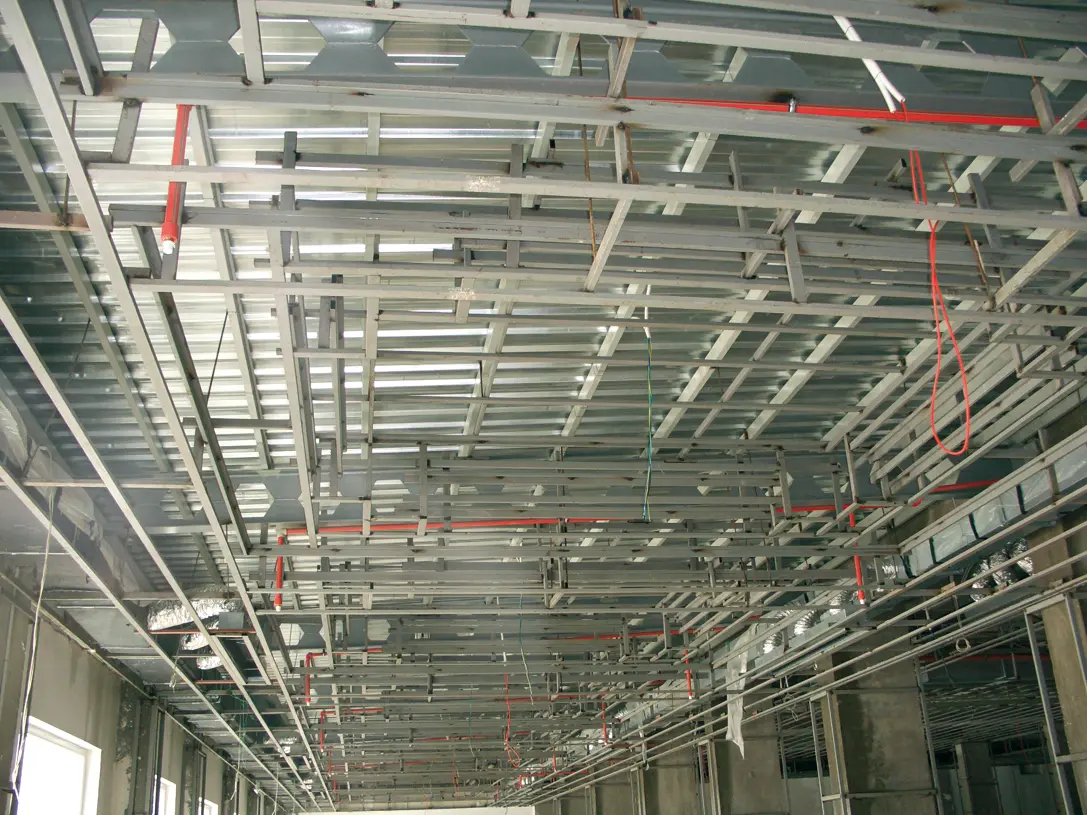

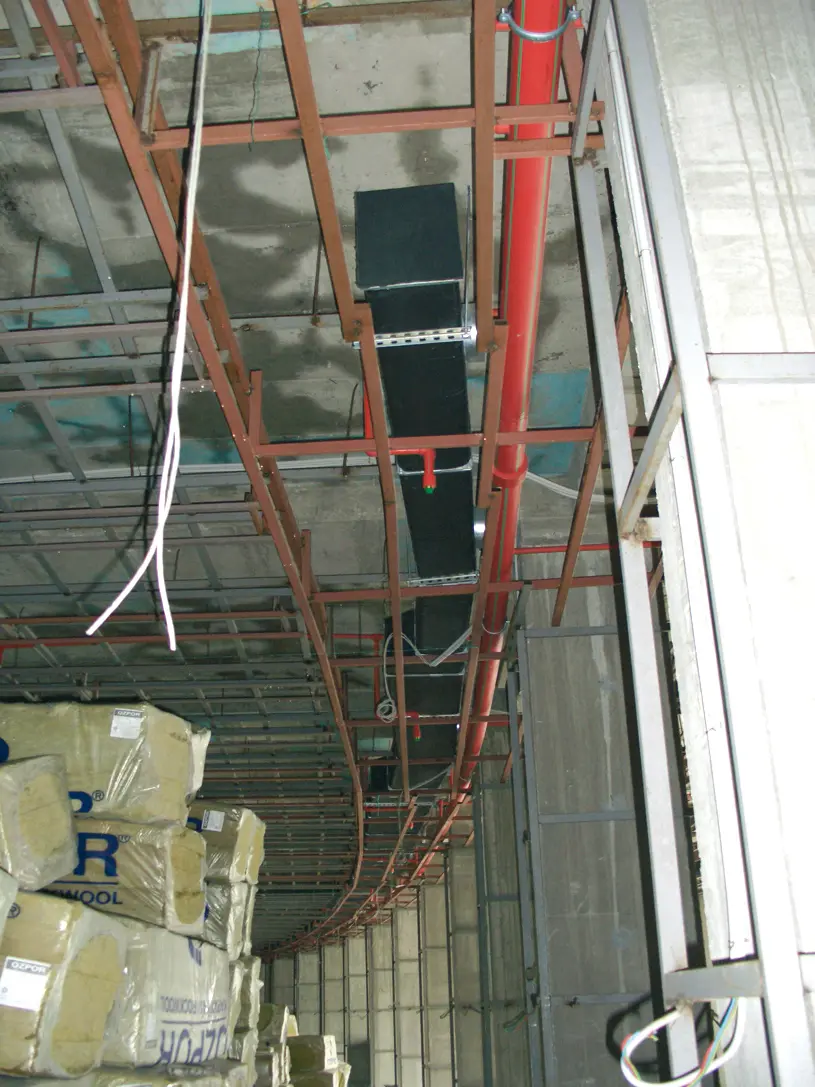

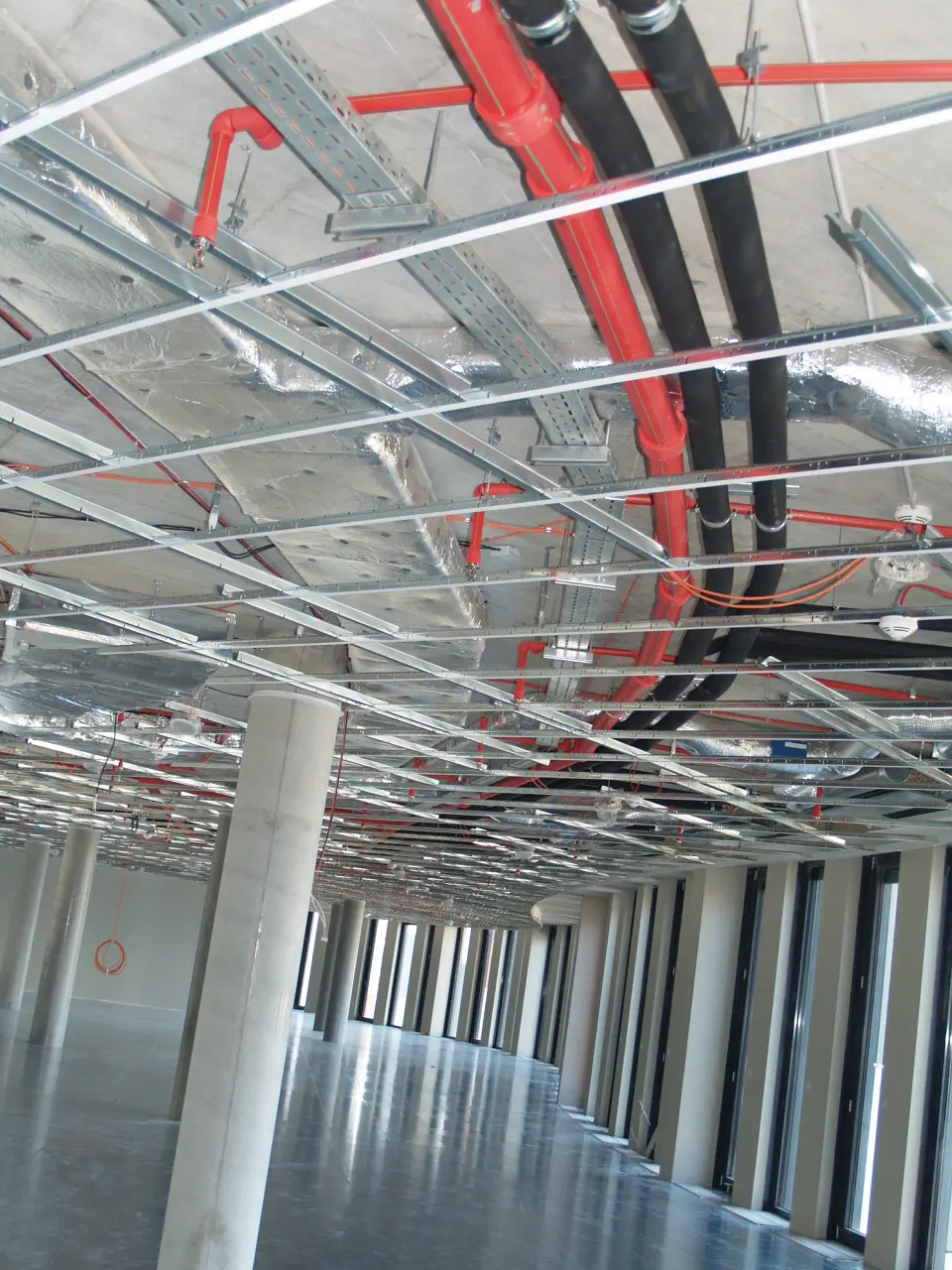

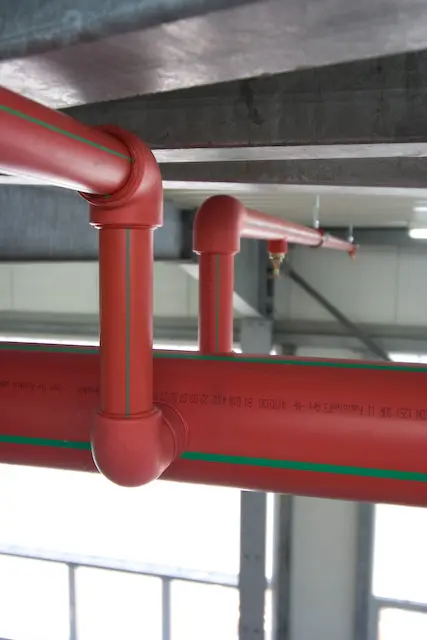

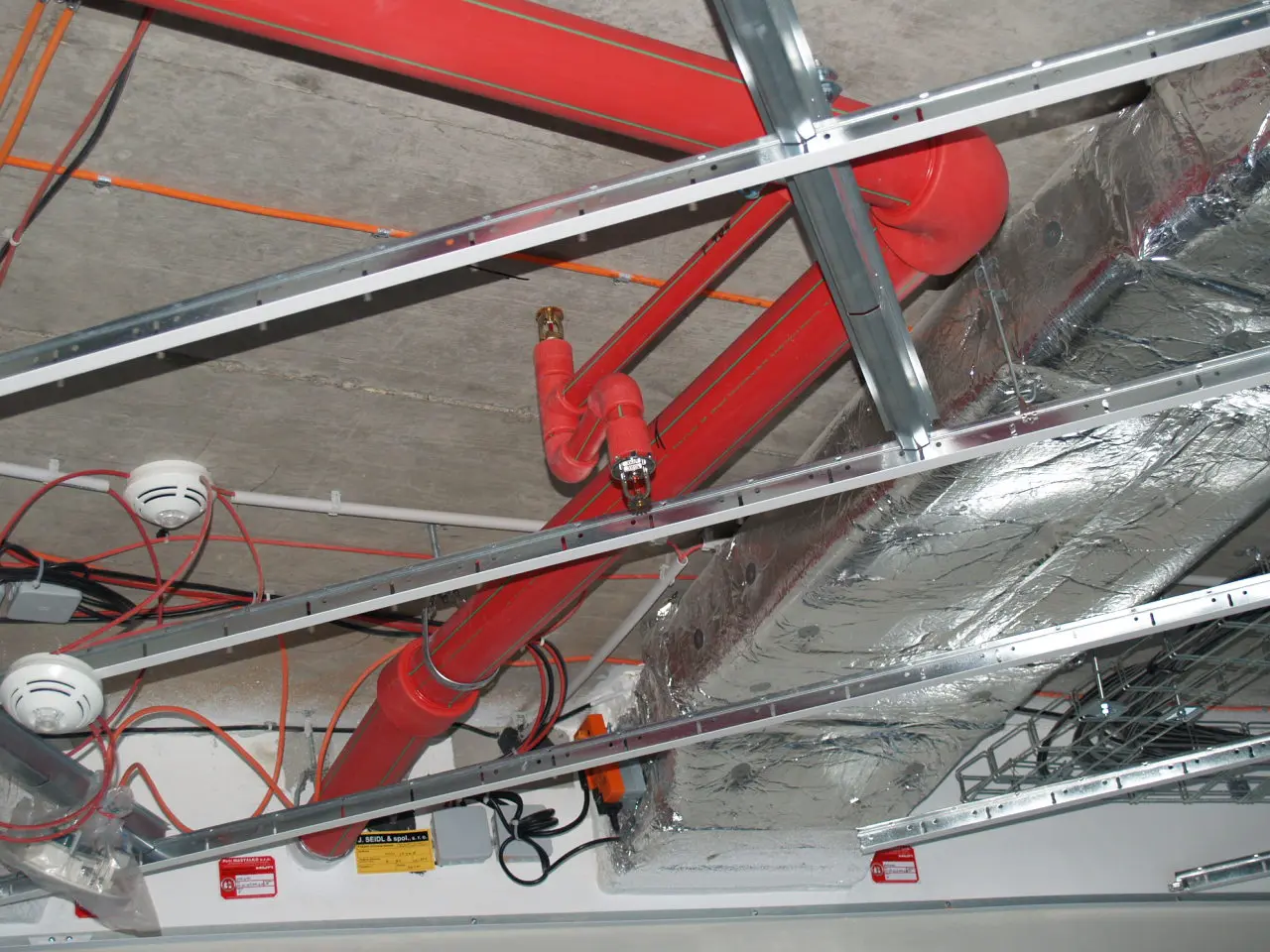

Realizace
